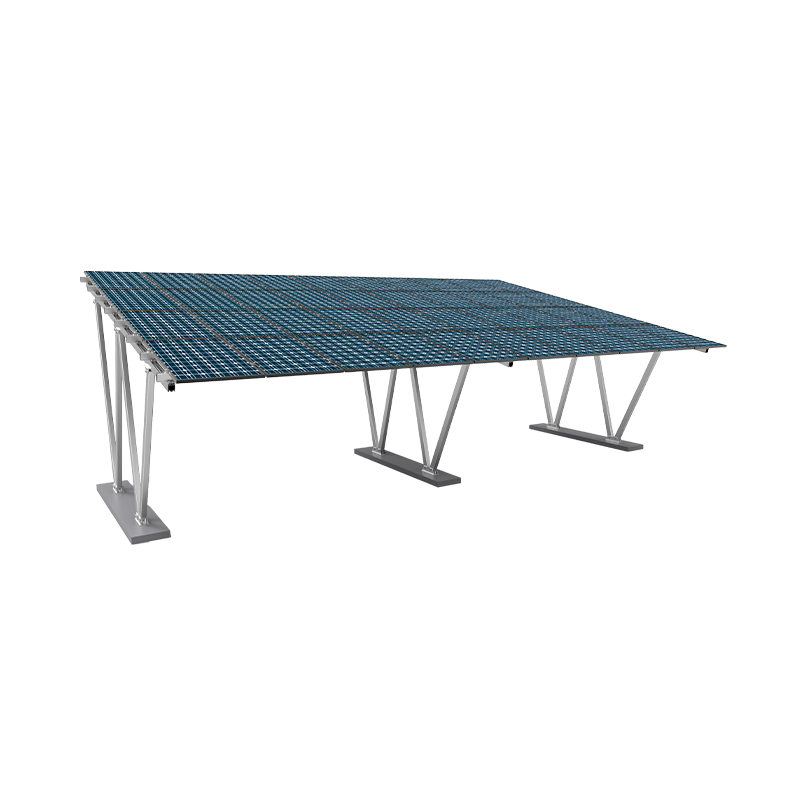

Sistema de montagem fotovoltaica de garagem

Lógica estrutural e prática de aplicação do sistema de montagem PV Carport

Composição estrutural básica do sistema de montagem fotovoltaica de garagem
O Sistema de montagem fotovoltaica de garagem é composto principalmente por estrutura da estrutura de aço, montagem de montagem do módulo fotovoltaico, estrutura de fundação, sistema de drenagem, conectores de fixação e outras peças. De acordo com o método estrutural, ele pode ser dividido em inclinação única, inclinação dupla, tipo t invertido, tipo Y, tipo superior plano e outras formas, geralmente personalizadas de acordo com fatores como tamanho do local, layout do veículo, requisitos de iluminação etc.
O sistema de suporte deve não apenas ter a função de transportar componentes fotovoltaicos, mas também atender aos requisitos de carga do vento, carga de neve e tráfego de veículos e ter certos padrões técnicos para a capacidade de segurança, durabilidade e drenagem da estrutura.

Integração funcional: a vantagem central do sistema de suporte de garagem
1. Compatível com geração de energia e necessidades de sombreamento
O sistema de montagem PV da Carport PV integra componentes fotovoltaicos na parte superior da garagem, para que a instalação de sombreamento única original tenha a função da geração de energia, salvando recursos da terra e melhorando os benefícios econômicos por unidade de área. Para áreas com uso urbano apertado, é particularmente adequado para a construção de instalações de apoio à energia verde em grandes estacionamentos ou locais comerciais.
2. Aumente o valor agregado dos edifícios
O sistema de montagem de garagem pode ser combinado com pilhas de carregamento e sistemas de armazenamento de energia da bateria para construir uma plataforma "armazenamento fotovoltaico e carregamento integrado", adequado para novos cenários de carregamento de veículos energéticos e também é conveniente para o consumo e gerenciamento de energia local.

Pontos -chave e adaptabilidade do design estrutural
Taizhou Dongsheng New Energy Power Engineering Co., Ltd. Considera totalmente os seguintes aspectos no design da montagem de garagem para melhorar a aplicabilidade e a segurança do sistema:
1. Análise de estabilidade estrutural
A estrutura de montagem precisa calcular a carga com base em dados como velocidade do vento, espessura da neve e nível de terremoto no local do projeto. Durante o processo de design, a empresa usa amplamente o software de análise estrutural para modelagem tridimensional e simulação de força para garantir que o sistema possa operar de forma estável por um longo tempo.
2. Seleção de material e tratamento anticorrosão
A estrutura principal é feita principalmente de aço carbono galvanizado a quente ou aço de liga de alumínio-magnésio-zinco, que tem forte resistência à corrosão. Nas áreas costeiras ou de alta fúneira, a passivação da superfície, os componentes de pulverização ou aço inoxidável também são usados ​​para melhorar a vida útil do serviço.
3. Projeto de drenagem e remoção de neve
O topo da garagem é geralmente projetado com um certo ângulo de inclinação para facilitar a descarga natural da água da chuva e da neve. Algumas estruturas também integrarão as calhas de drenagem e os sistemas de tubos de drenagem para impedir que a água da chuva pingue diretamente e causando o acúmulo de água no solo.

Soluções de aplicativos personalizados em diferentes cenários
1. Estacionamento de construção comercial
É adequado para estrutura de montagem modular, instalação rápida e eficiência de construção aprimorada no local. Pode ser integrado à iluminação inteligente, sistema de publicidade, sistema de guia etc. para aprimorar as funções adicionais do espaço comercial.
2. Garagem de parque industrial
A estrutura é principalmente do tipo Y grande ou do tipo t invertido, com capacidade de rolamento mais forte, que pode atender às necessidades de estacionamento de veículos e caminhões de deslocamento de funcionários. O sistema fotovoltaico pode ser conectado ao sistema de energia da fábrica no local para reduzir os custos de eletricidade.
3. Área residencial ou garagem hospitalar
Geralmente é projetado como uma inclinação dupla ou teto plano, com uma estrutura simples, aparência bonita e coordenada, com foco em segurança e efeito de sombreamento. É frequentemente combinado com o sistema comunitário de gerenciamento de energia verde para apoiar a fonte de alimentação indireta de veículos elétricos.

Método de construção e sistema de operação e manutenção
1. Pré-fabricação de fábrica e montagem no local
Para melhorar a eficiência da construção e a consistência do produto, a empresa promove métodos de construção pré -fabricados. A estrutura principal é cortada, perfurada e tratada na superfície na fábrica e depois transportada para o local para montagem modular para reduzir a soldagem no local e o tempo de processamento secundário.
2. Orientação de instalação e controle de qualidade
A Taizhou Dongsheng New Energy Power Engineering Co., Ltd. fornece aos clientes serviços de orientação de instalação no local para garantir que a montagem seja apresentada de maneira padronizada e os componentes fotovoltaicos sejam organizados razoavelmente. Após a instalação, são realizadas inspeção estrutural e depuração do sistema, e a confiabilidade do projeto é aprimorada por meio de um mecanismo de aceitação de terceiros.
3. Pós-operação e suporte de manutenção
A operação e manutenção do sistema de montagem PV da Carport se concentra na inspeção de estabilidade estrutural, reparo de revestimento anticorrosão, manutenção de fixadores e limpeza de poeira. A empresa fornece planos regulares de inspeção e manutenção para ajudar os usuários a manter a operação estável do sistema.

Construa um cenário de Sinergia de Viagem e Energia Verde
Impulsionado pelo objetivo de "duplo carbono", o Sistema de montagem fotovoltaica de garagem está se desenvolvendo para um modelo de fusão de "transporte energético". Vincular o sistema fotovoltaico a equipamentos de armazenamento de energia, estacas de carregamento de veículos elétricos e sistemas de gerenciamento de consumo de energia podem atingir os seguintes cenários de sinergia:
* A geração de energia PV fornece diretamente energia a novos veículos de energia durante o dia;
* Use equipamento de armazenamento de energia para atingir o pico de alimentação à noite;
* Estabeleça uma estação de recarga de viagem verde para servir o sistema de transporte de baixo carbono da cidade.
No futuro, o sistema fotovoltaico Carport não será apenas um portador combinado de estacionamento e geração de energia, mas também um nó básico para realizar a integração de funções multi-cenário.

Tendência integrada de aplicativos e desenvolvimento do sistema multifuncional de montagem fotovoltaica de carporal

Posicionamento de valor duplo de pvs de garagem
O Sistema de montagem fotovoltaica de garagem é um sistema estrutural que integra funções de geração de energia fotovoltaica e sombreamento de veículos e geralmente é instalado em estacionamentos, áreas residenciais, praças comerciais ou parques industriais. Ele não apenas fornece aos veículos sombreamento, abrigo de chuva e desaceleração do envelhecimento, mas também percebe a conversão e utilização no local da energia solar através de módulos fotovoltaicos. Esse tipo de sistema é um ramo importante dos sistemas fotovoltaicos distribuídos e é frequentemente promovido simultaneamente com atualizações urbanas de planejamento e infraestrutura de transporte. Ao alcançar a integração funcional, a montagem PV da Carport apresentou requisitos de projeto multidimensional para resistência estrutural, desempenho do rolamento, layout espacial, capacidade de drenagem e conveniência de instalação.

Formas estruturais comuns e seleção de material
A estrutura de montagem em PV da garagem é frequentemente dividida em inclinação única, inclinação dupla, cantilever e tipos simétricos de coluna. O formulário específico é determinado de acordo com o tamanho do local, a direção do tráfego do veículo, as condições de iluminação e o layout de drenagem.
*Inclinação única: Adequado para o arranjo da parede ou área de espaço limitado, forma simples e ângulo de instalação flexível.
*Inclinação dupla: forma simétrica, feixe principal definido no meio da estrutura de montagem, relativamente equilibrada, adequada para grandes estacionamentos.
*Tipo de cantilever: as colunas são organizadas em um ou nos dois lados, e as vigas são estendidas para formar uma área protegida, o que reduz a obstrução dos espaços de estacionamento e melhora a taxa de utilização.
Em termos de materiais, os comumente usados ​​incluem aço galvanizado a quente, perfis de liga de alumínio e liga de alumínio-magnésio-zinco. O aço galvanizado de mergulho a quente possui boa resistência à corrosão e alta resistência, e é adequado para áreas com fortes cargas de vento e neve; A liga de alumínio é usada em projetos com requisitos visuais e estéticos altos devido ao seu peso leve e aparência elegante.

Layout do módulo PV e método de conexão de montagem
No sistema de montagem de garagem, os módulos fotovoltaicos geralmente são instalados na parte superior da montagem em um layout horizontal ou vertical. O método do layout deve otimizar o ângulo de inclinação de acordo com o ângulo de radiação solar no local, geralmente entre 10 ° e 25 °, para melhorar a eficiência média anual da geração de energia.
Em termos de método de conexão, o sistema de instalação do módulo Rail Clip-On pode ser usado para implantação rápida e manutenção; Alguns projetos também combinam métodos de conexão do tipo bloco e de grampo para se adaptar a diferentes quadros de módulos e características de distribuição de carga. O layout do módulo superior da garagem deve considerar o design do canal de drenagem para evitar o acúmulo e vazamento de água.

Formulário de fundação e estratégia de adaptação ao solo
A forma de fundação do sistema de montagem varia dependendo do solo do local, requisitos de carga e período de construção. Os métodos comuns de fundação incluem:
* Fundação de concreto pré -moldado: usado em áreas com geologia estável e um período de construção relativamente amplo.
* Fundação de âncora do tipo parafuso de expansão: Adequado para o solo duro construído (como piso de concreto, superfície de tijolos de pavimentação).
* Fundação da pilha de parafusos: Adequado para alguns cenários de aplicação de solo suave ou removível.
Taizhou Dongsheng New Energy Technology Co., Ltd. fornece soluções de adaptação flexíveis no design da fundação, que podem ajustar o tipo e a profundidade da fundação de acordo com diferentes diferenças de terreno para garantir a estabilidade geral e a vida útil do serviço.

Pontos -chave do projeto de carga estrutural do sistema fotovoltaico de garagem
O sistema fotovoltaico de garagem precisa considerar completamente os efeitos combinados da carga do vento, carga de neve e carga sísmica, especialmente em áreas com grandes altitudes ou mudanças climáticas sazonais drásticas. No design convencional:
* A carga do vento é calculada de acordo com a velocidade máxima anual do vento local para garantir que o nível de resistência do vento da estrutura atenda ao padrão;
* A carga de neve é ​​analisada simulando a carga uniformemente distribuída sob o estado de neve para analisar os nós principais, feixe auxiliar e nós de conexão;
* A carga de terremoto se concentra na rigidez geral e na resistência sísmica dos nós de conexão, e as juntas de expansão e os dispositivos de absorção de choque são configurados quando necessário.
A equipe de tecnologia da nova energia do Dongsheng usa ferramentas de análise de simulação de elementos finitos para avaliar a estabilidade do sistema com antecedência e verificar a confiabilidade estrutural por meio de testes reais.

Conexão elétrica e utilização de energia do sistema fotovoltaico de garagem
O sistema de montagem PV da Carport é a base estrutural da usina fotovoltaica. Os componentes PV superior são conectados em série e paralelos para formar uma matriz. Depois de se conectar ao inversor, eles geram energia CA, que pode ser conectada diretamente à grade de energia do parque, usada para a fonte de alimentação de pilha de carregamento ou geração de energia conectada à grade.
As configurações elétricas comuns também incluem:
* A caixa de combinadores DC é organizada em um lado da garagem para obter fiação centralizada;
* O inversor está instalado na coluna ou plataforma independente por trás da montagem;
* O sistema reserva calhas de cabos ou tubos para evitar a exposição ao cabo e melhorar a segurança e a limpeza.
A Taizhou Dongsheng New Energy Technology Co., Ltd. pode fornecer soluções completas do design do diagrama de fiação, seleção de equipamentos para a instalação de proteção em termos de integração do sistema.

Gerenciamento de operação e manutenção e análise de benefícios econômicos de longo prazo
A operação e a manutenção do sistema fotovoltaico de garagem é mais conveniente do que a dos sistemas de telhado comuns, porque a montagem é de altura moderada, o que é conveniente para manutenção e limpeza. A inspeção regular dos fixadores de montagem, o status do inversor e os dados de geração de energia é o link principal para garantir a operação estável do sistema.
Do ponto de vista dos benefícios econômicos, o sistema de montagem PV da Carport possui as seguintes características:
*O investimento inicial pode ser recuperado através de vários canais, como negociação de carbono, economia de custos de eletricidade e certificação de construção verde;
*O corpo de montagem tem uma durabilidade estrutural de mais de 10 anos, e a vida dos módulos fotovoltaicos é geralmente superior a 25 anos;
*Após a integração de instalações auxiliares, como carregar pilhas, pode ser formada uma ecologia de energia verde integrada de "viagens de armazenamento de energia fotovoltaica".

Tendências futuras de desenvolvimento e direções de atualização da tecnologia
À medida que a construção de infraestrutura verde urbana avança, o Sistema de montagem fotovoltaica de garagem irá evoluir nas seguintes direções:
*Combinado com microgrides inteligentes para melhorar a auto-geração e a taxa de auto-uso;
*Design de montagem modular para obter uma instalação rápida e desmontagem;
*Apresentando componentes BIPV (Edifício PV integrado) para melhorar a integridade do edifício;
*Configurando sistemas de operação e manutenção inteligentes para obter monitoramento remoto e manutenção de aviso precoce.
A Dongsheng New Energy está planejando ativamente a integração funcional dos sistemas fotovoltaicos de garagem e expandindo as possibilidades de extensão em cenários de aplicação, como hubs de transporte, centros de logística e parques industriais.
