Montagem PV de teto plano

Do projeto à operação e manutenção: pontos técnicos de todo o processo de sistema de montagem PV de teto plano

Características estruturais de montagens PV de teto plano
Montagem PV de teto plano Geralmente, consulte os sistemas estruturais instalados em superfícies do telhado sem inclinação óbvia para suportar módulos fotovoltaicos. Sua estrutura central inclui componentes como base, vigas, suportes verticais, trilhos e grampos, formando um sistema de carga estável e fácil de usar.
Ao contrário das montagens do telhado inclinadas, as principais características dos sistemas de telhado plano são o projeto de inclinação ajustável e a compatibilidade com a proteção do telhado. No design do sistema, a Dongsheng New Energy usa uma combinação de estrutura modular e componentes padronizados para fazer a montagem não apenas se adaptar a diferentes tipos de componentes, mas também ajustar a inclinação de acordo com as condições locais para otimizar a eficiência da geração de energia.

Classificação de métodos de instalação de montagem

1. Instalação de não-penetração (tipo de lastro)
Este método usa blocos de contrapeso para alcançar a estabilidade do sistema sem furos no telhado. É frequentemente usado em telhados onde a camada impermeável não pode ser danificada. Os materiais de lastro geralmente usam blocos de concreto ou blocos de contrapeso de metal. O layout precisa ser considerado em combinação com força de vento no local, capacidade de carga do telhado e condições de drenagem.

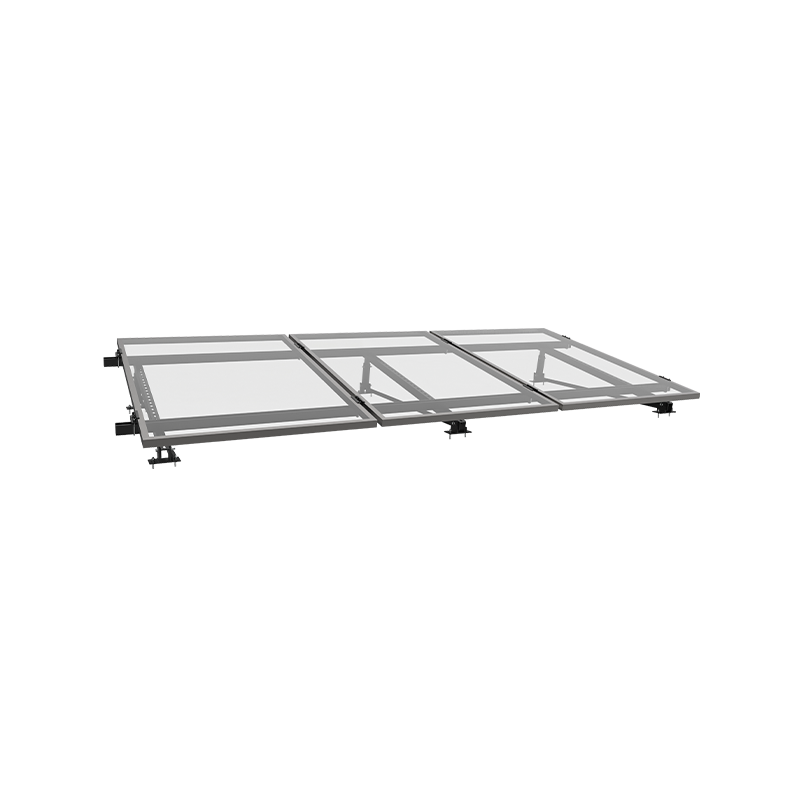

2. Instalação de penetração (fixação de parafuso de âncora/expansão química)
Quando a estrutura do telhado permite a penetração, o sistema de montagem pode ser reforçado pela ancoragem para aumentar ainda mais a resistência do vento. É adequado para telhados de concreto e telhados de fábrica com forte capacidade de rolamento estrutural, mas a vedação impermeável deve ser focada para evitar a infiltração de água.
3. Instalação de inclinação ajustável
Para se adaptar ao ângulo ideal de geração de energia em diferentes latitudes, algumas montagens planas de telhado de dongsheng nova energia adotam o design de suporte de suporte ajustável, para que o ângulo do componente possa ser definido com flexibilidade na faixa de 10 ° -30 °, melhorando a eficiência média anual de geração de energia.

Requisitos de seleção de materiais e anti-corrosão
As montagens PV são expostas a ambientes externos por um longo tempo e devem ter boa resistência ao clima, resistência à corrosão e força mecânica. Os principais materiais da indústria incluem:
* Liga de alumínio (modelo comum 6063-T5): peso leve, forte resistência à corrosão, adequada para projetos sensíveis às cargas do telhado.
* Aço de carbono galvanizado de mergulho quente: desempenho de alto custo, estrutura estável, adequada para ambientes com grandes cargas de vento.
* Fixadores de aço inoxidável: usados ​​para peças de fixação de componentes para evitar o afrouxamento devido à corrosão do contato de metal.
Os produtos de montagem de telhado plano fornecidos pela Taizhou Dongsheng New Energy passaram a certificação ISO Quality Management System. Alguns componentes principais adotam o projeto estrutural patenteado independente, e o tratamento de superfície adota os processos de galvanização a quente (≥80μm) ou anodizadores para prolongar efetivamente a vida útil do serviço.

Carga do vento e design de estabilidade do sistema
As montagens PV de teto plano são frequentemente expostas à frente do vento devido ao projeto de inclinação, e a resistência ao vento se torna um indicador -chave no design. O design do sistema precisa calcular a carga do vento de acordo com o "código de carga da estrutura do edifício" do local do projeto.
A Dongsheng New Energy usa uma combinação de simulação estrutural e avaliação de dados no local para executar a análise de elementos finitos nos pontos de estresse do sistema de montagem para garantir a estabilidade geral do sistema em um ambiente eólico forte. Para o sistema de instalação em lastro, a equipe de design de Dongsheng melhora ainda mais a resistência do vento do sistema, otimizando o arranjo de contrapeso e adotando um projeto de para -brisa.

Compatibilidade de módulos e montagens fotovoltaicos
Os módulos fotovoltaicos de diferentes fabricantes diferem em tamanho, espessura e peso e sistemas de montagem PV de teto plano precisam ter boa compatibilidade. A nova energia dongsheng estabeleceu uma variedade de ranhuras de trilhos-guia e grampos ajustáveis ​​durante o estágio de P&D, para que o sistema de montagem possa se adaptar aos componentes da série 166/182/210, que são propícios à tomada de decisão flexível dos clientes na compra de componentes e progresso do projeto.
A coordenação do sistema de montagem e o caminho da fiação do inversor também fazem parte da integração do sistema. Dongsheng considerou de forma abrangente o arranjo de componentes, o layout do inversor e a direção do cabo durante o estágio de design do projeto para melhorar a eficiência geral da construção do sistema.

Conveniência de manutenção e ciclo de vida do sistema
A vida útil do sistema de telhado plano é geralmente projetado para ser superior a 25 anos. Durante esse período, a durabilidade da estrutura, a conveniência da manutenção e a capacidade de limpeza dos componentes se tornam fatores -chave que afetam a estabilidade da geração de energia.
Taizhou Dongsheng A nova energia incorpora conectores convenientes, trilhos de guia de instalação rápida e outros projetos estruturais no design do produto, e define largura de canal suficiente para facilitar a inspeção e a limpeza diária pelo pessoal de operação e manutenção. Alguns sistemas de montagem estão equipados com coleta de água e ranhuras de drenagem e slots de roteamento de fios de terra para melhorar a padronização da fiação no local.

Como a estrutura principal de suporte do sistema fotovoltaico, o Montagem PV de teto plano desempenha um papel fundamental na estabilidade do sistema, eficiência de geração de energia e gerenciamento de operação e manutenção. Confrondo as capacidades contínuas de pesquisa e desenvolvimento técnico e experiência madura de entrega de projetos, a Taizhou Dongsheng New Energy formou um sistema de serviço integrado que cobre o design, fabricação, instalação e manutenção, fornecendo soluções de suporte planas altamente confiáveis ​​e adaptáveis ​​para o mercado fotovoltaico distribuído global.

Fundação de suporte ao sistema fotovoltaico: Análise sistemática de montagem PV de teto plano

Estrutura do sistema de montagem PV de teto plano
Montagem PV de teto plano são geralmente usados ​​para serem instalados em telhados sem ângulos de inclinação óbvios. Sua função é transportar módulos fotovoltaicos de maneira estável e garantir sua operação segura sob várias condições climáticas. De acordo com diferentes métodos de instalação, as montagens PV de teto plano podem ser divididas aproximadamente em vários tipos, como tipo de lastro, tipo de penetração e tipo de ângulo ajustável.
A estrutura do tipo lastro usa contrapesos para manter o sistema estável e é adequado para telhados que não permitem perfuração, como alguns telhados comerciais; A estrutura do tipo de penetração é fixada na estrutura de concreto do telhado através das âncoras e é adequada para áreas com grandes cargas de vento; e a estrutura do tipo de inclinação ajustável ajusta a orientação dos componentes de acordo com o ângulo local do sol para melhorar a eficiência da geração de energia. Taizhou Dongsheng New Energy Technology Co., Ltd. Em projetos reais, a solução de montagem apropriada será selecionada e a estrutura será otimizada com base em fatores como estrutura do telhado, localização geográfica, nível de velocidade do vento e capacidade de carga.

O impacto do método de instalação na segurança estrutural
O método de instalação de Montagem PV de teto plano está intimamente relacionado à estrutura do telhado. A escolha de um método de instalação razoável não apenas ajuda a melhorar a eficiência da construção, mas também afeta a vida útil do serviço e a resistência ao risco do sistema.
*Método de instalação de lastro: Este método não danifica a estrutura do telhado e é frequentemente usado em edifícios onde a perfuração não é permitida no telhado, como edifícios comerciais ou telhados de fábrica com finas camadas impermeáveis. O bloco de lastro é geralmente feito de contrapesos de metal de concreto ou pré -fabricados, e a carga é distribuída uniformemente com o sistema de trilho -guia. Quando a Taizhou Dongsheng New Energy Technology Co., Ltd. aplica esta solução, ela será combinada com tapetes anti-deslizamento e designs de calha para reduzir o impacto na camada impermeável do telhado.
*Método de fixação de penetração: Adequado para telhados com alta resistência estrutural, como telhados de concreto armado. A montagem é fixada na camada estrutural por parafusos de expansão ou âncoras químicas para melhorar a estabilidade geral. Esse método tem forte resistência a cargas de vento, mas as medidas de vedação e impermeabilização devem ser tomadas para impedir que a infiltração de água do telhado.
*Estrutura de inclinação ajustável: usada para otimizar o ângulo entre o componente e a radiação solar, é comum em latitudes baixas e médias. No sistema de montagem projetado por Taizhou Dongsheng New Energy Technology Co., Ltd., a inclinação pode ser ajustada de 10 ° a 30 °, levando em consideração a conveniência da instalação e a eficiência da geração de energia.

Seleção de material e tecnologia anticorrosão
As montagens PV que operam por um longo tempo em várias condições climáticas devem ter boa resistência à corrosão e estabilidade estrutural. Os materiais comuns incluem aço galvanizado a quente, liga de alumínio, aço inoxidável, etc.
*Montagem de aço galvanizada a quente: alta resistência, adequada para um ambiente de pressão grande e alta pressão do vento, a espessura da camada galvanizada na superfície geralmente está acima de 80 mícrons, o que efetivamente impede a corrosão. Taizhou Dongsheng New Energy Technology Co., Ltd. Controla estritamente a espessura da camada galvanizada durante a fabricação de produtos para garantir que a vida útil da montagem atinja mais de 25 anos.
*Montagem de liga de alumínio: leve, fácil instalação, adequada para telhados com capacidade de mancal limitada, amplamente utilizada em projetos fotovoltaicos na cobertura. A empresa seleciona perfis de alumínio industrial 6063-T5 e aprimora sua resistência climática através da anodização.
*Fixadores de aço inoxidável: usados ​​para conectores e blocos de pressão do trilho, o que pode evitar a corrosão da diferença de potencial de metal e melhorar a durabilidade geral do sistema.
A Taizhou Dongsheng New Energy Technology Co., Ltd. combina as características de diferentes projetos de engenharia para fornecer aos clientes uma variedade de soluções de seleção de materiais e cooperam com testes de produtos e testes de terceiros para garantir uma operação confiável do sistema.

Carga do vento e análise de estresse estrutural
A carga do vento é um fator importante no projeto de sistemas fotovoltaicos de teto plano, especialmente em áreas de velocidade costeira e alta. O design razoável da resistência ao vento afeta diretamente a segurança e a estabilidade a longo prazo do sistema.
A equipe de design da Taizhou Dongsheng New Energy Technology Co., Ltd. usa software estrutural para executar a análise de elementos finitos e simular os pontos de estresse do sistema. De acordo com o "código de carga da estrutura do edifício" em diferentes regiões, considere parâmetros como direção do vento, altura do edifício, coeficiente de atrito do telhado com antecedência durante o estágio de layout do sistema, projete a distribuição razoável de lastro e o espaçamento de montagem para garantir a segurança estrutural do sistema sob a velocidade do vento do projeto. Durante a instalação no local do projeto, os técnicos da Companhia avaliarão as condições do vento no local e farão ajustes com base em dados meteorológicos e na situação real do telhado.

Layout do módulo PV e utilização do espaço
No projeto de sistemas de telhado plano, o arranjo de componentes afeta a eficiência geral da geração de energia, efeito de ventilação e reserva de canal de manutenção. Os arranjos comuns incluem arranjo de linha única na direção norte-sul, arranjo consecutivo de dupla linha, arranjo de inclinação dupla-oeste, etc.
Taizhou Dongsheng New Energy Technology Co., Ltd. Otimiza a utilização do espaço do telhado, garantindo a orientação razoável dos componentes através do design integrado de componentes e sistemas de montagem. Para telhados com obstáculos (como aberturas de abertura e tanques de água), a empresa projetará soluções personalizadas de fiação de montagem e layout para melhorar a eficiência geral do projeto. A configuração dos canais de manutenção também é um conteúdo essencial no plano da empresa. Geralmente, um espaço de cerca de 600 mm é reservado entre cada grupo de componentes para facilitar a limpeza e a manutenção posteriores.

Manutenção do sistema e pós-gerenciamento
Embora o sistema de montagem de teto plano seja uma estrutura estática, ele ainda precisa de inspeção e manutenção regulares para prolongar a vida útil do sistema e garantir a operação segura dos componentes. Taizhou Dongsheng New Energy Technology Co., Ltd. Formula um plano de inspeção regular para cada projeto, incluindo a fixação dos conectores, a inspeção da ferrugem e o monitoramento do deslocamento da fundação.
Para estruturas de lastro, também é necessário verificar regularmente o deslocamento ou afrouxamento do bloco de contrapeso e fazer ajustes oportunos; Para estruturas penetrantes, preste atenção se o ponto de ancoragem está solto e se a camada à prova d'água está envelhecendo. A empresa fornece aos clientes manuais de manutenção e suporte técnico para ajudá -los a estabelecer ledgers de operação do sistema.
