Montagem PV de teto inclinado

Do design à manutenção: Montagem PV de teto inclinado Gerenciamento de ciclo de vida completo

Composição do sistema de montagem PV do telhado inclinado
O Montagem PV de teto inclinado é geralmente composto de trilhos, conectores, blocos de componentes e bases fixas. Comparado com o sistema de telhado plano, a montagem do telhado inclinada precisa estar diretamente conectada à estrutura do telhado (como ladrilhos, ladrilhos de aço coloridos, placas de cimento etc.). Sua principal função é estabilizar os componentes e suportar as cargas geradas pelo ambiente externo (como força de vento, pressão da neve etc.).
A Taizhou Dongsheng New Energy Technology Co., Ltd. projetou uma variedade de soluções estruturais aplicáveis ​​com base em diferentes tipos de telhado, como o sistema de pinça de ladrilhos de aço colorido, o sistema de ancoragem de punção de telha de cimento, sistema de gancho de ladrilhos envidraçados, etc., para obter uma boa adaptação com a estrutura de construção e garantir a operação segura e estável a longo prazo.

Método de instalação e estratégia de correspondência do tipo de telhado
Diferentes materiais e estruturas de telhado inclinados têm requisitos diferentes para o método de fixação do sistema de montagem. Tipos de telhado comuns e métodos de correspondência são os seguintes:
*Teto de ladrilho de aço colorido
As telhas de aço coloridas são uma forma de telhado comum para plantas industriais. Eles têm força moderada e são fáceis de construir. A montagem é frequentemente fixada por trilhos de liga de alumínio e grampos de ladrilhos de aço em cores, sem penetrar no painel do telhado, reduzindo o risco de infiltração de água. A estrutura padronizada de acessórios padronizados da Taizhou Dongsheng New Energy Technology Co., Ltd. pode se adaptar a uma variedade de ladrilhos de aço corrugados e trapezoidais, o que é conveniente para instalação rápida no local.
* Telhado de telha de cimento
Os telhados de ladrilhos de cimento são mais comuns em edifícios residenciais. A montagem é geralmente fixada por parafusos de expansão ou parafusos de auto-toca no feixe estrutural sob o ladrilho e é equipado com tecnologia de tratamento à prova d'água, como juntas de borracha de butil, tampas à prova d'água etc. Os produtos de gancho projetados pela empresa podem ajustar flexibilidade a altura para se adaptar ao problema de diferentes espessuras de ladrilhos.
* Telhado de ladrilhos envidraçados
Os telhados de ladrilhos envidraçados são altamente decorativos e difíceis de instalar. A Taizhou Dongsheng New Energy Technology Co., Ltd. usa um método de gancho em forma de U que não danifica a superfície do ladrilho para conectar a montagem à estrutura base de madeira ou concreto e conecta-a ​​ao trilho-guia através de um gancho à prova de vento para levar em consideração a instalação estável e a bela cobertura.

Seleção de material e considerações de estabilidade estrutural
A montagem do telhado inclinada possui altos requisitos para resistência ao material, durabilidade e peso. Devido a certas limitações de carga na estrutura do telhado, o equilíbrio leve e a força se tornam o foco do design.
*Material da liga de alumínio: 6063-T5 Os perfis de alumínio são usados ​​na maioria dos sistemas de telhado de aço residencial e colorido. Eles têm uma boa proporção de força / peso e são anodizados para melhorar a resistência climática.
*Peças de aço inoxidável: Todas as peças que estão em contato fixo com o teto (como parafusos e ganchos) são feitas de 304 aço inoxidável para melhorar a resistência à corrosão e prolongar a vida útil do serviço.
*Análise de carga estrutural: A equipe de projeto calcula a pressão regional do vento e a pressão da neve através das especificações da carga de construção e combina fatores como materiais de inclinação, orientação e cobertura para conduzir análises mecânicas e reforço estrutural para garantir a estabilidade do sistema geral.

Otimização de ângulo e orientação no design de montagem
O telhado Pitchedd tem um arremesso fixo quando é projetado; portanto, o ângulo de instalação do módulo fotovoltaico é diretamente afetado pelo arremesso do telhado. O ângulo de inclinação e orientação apropriados em diferentes regiões têm um impacto significativo na taxa de utilização da luz:
*Teto voltado para o sul: é mais adequado para a instalação direta de componentes. Se o ângulo de inclinação do telhado estiver dentro da faixa de 15 ° -30 °, ele pode basicamente atender aos requisitos do sol da maioria das áreas.
*Teto leste-oeste: componentes de dupla face ou soluções planas de pavimentação podem ser usadas para melhorar a eficiência geral da geração de energia através do layout otimizado.
*Telhados em forma de especial: como telhados com vários e diferentes arbustos, Taizhou Dongsheng New Energy Technology Co., Ltd. adota uma estratégia de layout de zoneamento e projeta independentemente soluções de montagem para cada arremessado para garantir que o desempenho geral do sistema seja maximizado.

Medidas de impermeabilização e proteção do telhado
O processo de instalação do Montagem do telhado inclinado Envolve contato direto com o telhado e é necessário garantir que a integridade da camada impermeável não seja danificada. Taizhou Dongsheng New Energy Technology Co., Ltd. fornece soluções à prova d'água correspondentes de acordo com diferentes estruturas de telhado:
*As almofadas de vedação de camada dupla e as tampas impermeáveis ​​são usadas na fixação penetrante para evitar a penetração da água da chuva.
*Na solução não penetrante, uma estrutura de fixação é usada, combinada com juntas de borracha para reduzir a pressão em ladrilhos e placas de metal.
*Todos os produtos são submetidos a testes de pulverização de sal e simulação de chuva no local antes de deixar a fábrica para garantir o efeito de vedação do uso ao ar livre a longo prazo.

Processo de construção e gerenciamento de segurança
A construção do telhado inclinada é mais desafiadora do que os telhados planos, incluindo problemas como operações de alta altitude, proteção de segurança e espaço operacional limitado. Taizhou Dongsheng New Energy Technology Co., Ltd. toma as seguintes medidas para garantir a construção suave durante a implementação do projeto:
* Avaliação de pré-construção: Realize pesquisas no local da estrutura do telhado, estabilidade arremessada e telha para confirmar a viabilidade.
* Processo padronizado: Desenvolva desenhos de construção unificados e diretrizes de operação para evitar deslocamento de componentes ou afrouxamento devido ao erro humano.
* Gerenciamento de segurança: Todos os instaladores devem estar equipados com cintos e capacetes de segurança e receber treinamento para operações de alta altitude.

Gerenciamento de operação e manutenção e durabilidade do sistema
Como a estrutura de suporte básica dos componentes fotovoltaicos, a confiabilidade do sistema de montagem afeta diretamente a operação subsequente. Taizhou Dongsheng New Energy Technology Co., Ltd. fornece aos clientes serviços sistemáticos de operação e manutenção, incluindo inspeções regulares, inspeções de aperto parafusos, inspeções anticorrosão, etc.:
* Ajustes ou reforços oportunos podem ser feitos para problemas como afundamento de componentes e afrouxamento de montagem.
* Ao estabelecer um arquivo do sistema, registre os dados de todo o processo de construção, aceitação e operação e manutenção, o que é conveniente para futuras rastreabilidade e manutenção.
* Forneça sugestões para substituição e atualização dos acessórios para prolongar a vida útil do sistema.

Soluções de montagem PV do telhado inclinado para diferentes tipos de telhado

Definição e classificação de montagens PV de teto inclinado
O Montagem PV de teto inclinado é um sistema estrutural usado para fixar módulos fotovoltaicos no telhado inclinado. De acordo com as diferentes estruturas do telhado, ele pode ser dividido principalmente nas seguintes categorias:
* Sistema de montagem em telha de telha de aço colorida
* Sistema de montagem de telhado de telhas de cimento/telhado de cerâmica
* Sistema de montagem de telhado envidraçado
* Sistema de montagem de telhado de derramamento de concreto
Diferentes tipos de telhados têm requisitos diferentes para adaptação estrutural, desempenho à prova d'água, design de carga etc., por isso é necessário formular soluções de acordo com as condições locais.

Características de instalação e desafios técnicos
Operações de alta altitude e limitações de espaço de construção
A construção do telhado inclinada precisa considerar a proteção de segurança, o espaço de trabalho limitado e a operação difícil. O design de montagem deve ser o mais modular e leve possível, fácil de instalar rapidamente e reduzir o processamento no local.
* Requisitos de rolamento da estrutura do telhado
Os telhados inclinados geralmente têm certas restrições de carga, portanto o sistema de montagem deve atender aos requisitos leves e reduzir a carga do telhado, garantindo a resistência estrutural.
* Requisitos de impermeabilização altos
A instalação de montagem geralmente envolve a penetração do teto, que entra em conflito significativamente com a camada tradicional à prova d'água. Como garantir que a camada impermeável original não seja danificada durante a fixação é um dos pontos -chave no design de montagens de telhado inclinado.
*Seleção de material e pontos de projeto estrutural
Taizhou Dongsheng New Energy Technology Co., Ltd. Usa principalmente os seguintes sistemas de materiais:
*Rails de liga de alumínio e componentes de suporte
Com as características de peso leve, forte resistência à corrosão e fácil instalação, é adequado para a maioria dos tipos de telhados inclinados, especialmente edifícios residenciais.
*304 parafusos de aço inoxidável e ganchos
Os componentes conectados diretamente ao teto são feitos principalmente de aço inoxidável, o que melhora a durabilidade a longo prazo e a resistência à corrosão e se adapta a vários ambientes climáticos.
*Materiais de vedação de borracha butílica e juntas à prova d'água
Usado para vedação ao penetrar no teto, ajude na manutenção do desempenho impermeável original do telhado e reduza o risco de vazamento.

Estratégias de instalação que combinam diferentes estruturas de telhado
*Teto de ladrilhos de aço colorido
Fixado ao Purlin com grampos de metal ou parafusos auto-tocantes sem penetrar no painel do telhado. A estrutura de montagem é personalizada de acordo com o tipo de onda do telhado e a eficiência da instalação é alta.

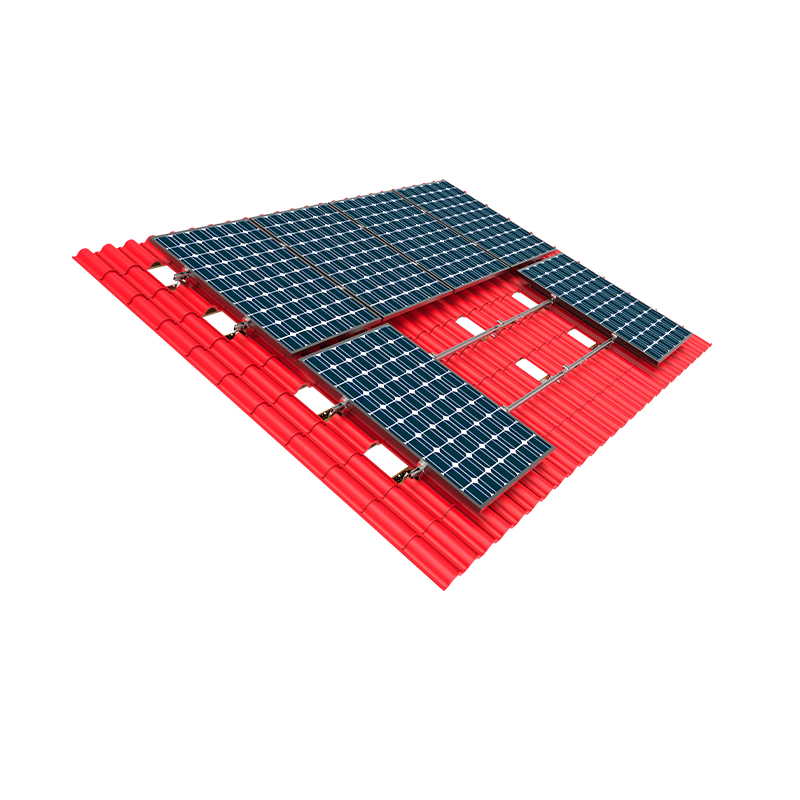

*Telha de cimento/telha de cerâmica
É necessário definir um gancho de metal sob o ladrilho e conectá -lo à estrutura da treliça do telhado. Os ladrilhos precisam ser parcialmente desmontados durante o processo de instalação e requisitos mais altos são colocados na integridade do telhado durante a construção.
*Teto de ladrilhos envidraçados
A instalação é difícil e geralmente não é recomendada penetrar na superfície do ladrilho. Use uma estrutura de gancho suspensa para conectar a montagem sem danificar o ladrilho.
*Teto inclinado de concreto
A estrutura tem alta resistência e pode ser diretamente ancorada com parafusos de expansão. Combinado com tampas impermeáveis ​​e materiais de vedação para lidar com a posição de perfuração para garantir o desempenho à prova d'água.

Considerações de otimização de inclinação e orientação
O próprio teto inclinado tem um design de inclinação, e a montagem precisa ajustar o arranjo do componente de acordo com o teto:
*Telhado voltado para o sul: instale diretamente painéis fotovoltaicos ao longo do arremesso e use o arremesso existente para melhorar a eficiência da geração de energia.
*Teto leste-oeste: considere o uso de layout de inclinação dupla ou componentes de dupla face para melhorar a utilização da luz.
*Orientação irregular: a empresa pode fornecer design personalizado e ajustar o ângulo de acordo com a posição real para compensar a inclinação insuficiente do componente.
A Taizhou Dongsheng New Energy Technology Co., Ltd. Introduziu ferramentas de simulação de iluminação arquitetônica no design do sistema para ajudar a otimizar a combinação de arranjo de montagem e orientação para melhorar a eficiência da geração de energia ao longo do ano.

Processo de implementação do projeto e suporte técnico
O sistema fotovoltaico de telhado inclinado precisa considerar de maneira abrangente as características do edifício e as condições do local do projeto à construção. A empresa geralmente implementa o projeto nas etapas a seguir:
* Pesquisa de medição e teto no local
Através do mapeamento de drones ou medição manual, são dominados dados -chave como arremessado, orientação e espaçamento de purlin.
* Cálculo estrutural e design de esquema
A análise da força estrutural é realizada com base em parâmetros como pressão do vento local, carga de neve e resistência à estrutura do telhado.
* Seleção de montagem e saída de desenho
Componentes de montagem correspondem e aos desenhos de construção padronizados e listas de materiais para apoiar clientes ou instaladores para realizar uma construção eficiente.

Orientação de instalação e suporte técnico remoto
Forneça vídeos de orientação de construção, treinamento técnico remoto ou orientação técnica no local para ajudar os clientes a concluir a instalação de acordo com os padrões.
* Recomendações de pós-inspeção e manutenção
Estabeleça um banco de dados do projeto e recomendo regularmente trabalhos de manutenção básica, como aperto para parafusos, inspeção de pontos de conexão e inspeção da camada anticorrosão.

Garantia de manutenção e operação do sistema
A manutenção de Montagem de telhado inclinada é mais difícil, portanto, o design inicial e a seleção de materiais são particularmente críticos. A empresa recomenda que os clientes verifiquem regularmente os seguintes itens:
*Se os pontos de conexão estão soltos ou enferrujados;
*Se a camada impermeável na penetração do telhado é envelhecida ou danificada;
*Se a superfície de montagem é obviamente deformada ou danificada pela força;
*Se o arranjo dos componentes está compensado ou escorregado.
Ao estabelecer arquivos de operação e manutenção e planos de inspeção, os clientes podem efetivamente estender o ciclo de vida do sistema e garantir eficiência estável de geração de energia.
