Como projetar e instalar com eficiência o sistema de montagem PV do teto: um guia completo

Principais tipos de telhado PV sistema de montagem

O Sistema de montagem fotovoltaica de telhado é um componente essencial do sistema de geração de energia fotovoltaica e realiza a importante tarefa de fixar firmemente os módulos fotovoltaicos no telhado. Com o desenvolvimento da tecnologia fotovoltaica e o aumento da demanda, os tipos de sistemas de suporte fotovoltaico de telhado estão se tornando cada vez mais diversos. Ao escolher um sistema de suporte fotovoltaico adequado, a estrutura, o material, o número de painéis fotovoltaicos e os fatores ambientais do teto devem ser considerados. A seguir, são apresentados vários tipos principais de sistemas de montagem PV do teto.

1. Sistema de suporte fixo

O sistema de suporte fixo é o tipo mais comum de suporte fotovoltaico no teto. Sua característica é que, uma vez instalado o suporte, o ângulo não será ajustado ao longo do tempo. O sistema de suporte fixo geralmente é adequado para telhados que não estão bloqueados e têm luz solar direta suficiente. O sistema possui uma estrutura simples, baixo custo e é fácil de instalar, adequado para a maioria dos edifícios residenciais e comerciais.

A vantagem do sistema de suporte fixo é sua relação custo-benefício, que pode fornecer aos usuários desempenho estável de geração de energia. Como nenhum mecanismo de movimento é necessário, a manutenção é simples e a confiabilidade é alta. O suporte fixo geralmente forma um ângulo com a superfície do telhado em um pequeno ângulo, que pode absorver efetivamente a luz solar e garantir alta eficiência de geração de energia. Para áreas com boas condições de iluminação e baixo vento, o sistema de suporte fixo é uma escolha econômica e eficiente.

2. Sistema de suporte ajustável

Comparado ao sistema de suporte fixo, o sistema de suporte ajustável tem maior flexibilidade. Sua principal característica é que o ângulo de inclinação dos módulos fotovoltaicos pode ser ajustado de acordo com mudanças sazonais ou diferentes ângulos de sol. Esse tipo de sistema de suporte geralmente é adequado para telhados com condições complexas de iluminação e necessidade de otimizar a eficiência da geração de energia.

O sistema de suporte ajustável pode ser dividido em dois tipos: ajuste manual e ajuste automático. O tipo de ajuste manual exige que o usuário ajuste manualmente o ângulo do suporte de acordo com as mudanças sazonais e climáticas; Enquanto o tipo de ajuste automático ajusta automaticamente o ângulo através de um dispositivo mecânico para maximizar a eficiência da geração de energia. A vantagem dos colchetes ajustáveis ​​é que eles podem maximizar o desempenho da geração de energia dos módulos fotovoltaicos de acordo com as condições reais, especialmente adequadas para áreas onde os ângulos precisam ser otimizados. No entanto, o custo de instalação do sistema de ajuste automático é alto e pode exigir mais manutenção e gerenciamento.

3. Sistema de suporte leve

Os sistemas de suporte leves geralmente usam materiais metal ou plástico leves e são adequados para estruturas de telhado claro ou telhados relativamente fracos. Este sistema de suporte é particularmente adequado para edifícios com baixa capacidade de suporte estrutural de carga. Ao usar colchetes leves, a carga no telhado pode ser efetivamente reduzida e a pressão no telhado causada por suportes sobrepeso pode ser evitada.

As vantagens deste sistema são instalação rápida, baixo custo e é muito adequado para reforma ou expansão posterior. A desvantagem dos sistemas de montagem leve é ​​que eles podem não ser tão estáveis ​​quanto os sistemas de montagem pesados, portanto, é necessário considerar especial a fatores ambientais, como cargas de vento e chuva e neve. Os sistemas de montagem leve são uma escolha ideal para edifícios com telhados leves ou estruturas complexas.

4. Sistema de montagem flutuante

O sistema de montagem flutuante é um tipo especial de sistema de montagem, que geralmente é usado para telhados planos ou telhados planos. Ao contrário dos sistemas de montagem tradicionais, os sistemas de montagem flutuantes não corrigem diretamente os módulos fotovoltaicos no telhado através dos métodos de fixação tradicionais, mas estabilizam a montagem no telhado adicionando peso ou pressionando peso e geralmente não requer perfurar o telhado.

A vantagem do sistema de montagem flutuante é que ele não danifica a integridade do telhado, o que é particularmente adequado para edifícios que não desejam fazer grandes alterações na estrutura do telhado. Além disso, o sistema de montagem flutuante é altamente adaptável e pode responder flexivelmente a diferentes características da superfície do telhado, especialmente para edifícios ou edifícios de aluguel que não têm mudanças de longo prazo. No entanto, como os sistemas de montagem flutuantes não têm fixações, é necessário prestar atenção especial a problemas de carga do vento durante a instalação em áreas com ventos fortes.

5. Sistema de suporte do tipo Track

O sistema de suporte do tipo Track -pe carrega principalmente vários módulos fotovoltaicos através de uma faixa longa. Este sistema pode mover painéis fotovoltaicos na pista para ajuste e otimização de ângulo. O sistema de suporte do tipo trilha é adequado para edifícios com grande espaço no telhado e precisa ajustar o ângulo dos painéis fotovoltaicos. O design do suporte do tipo trilha permite que os painéis fotovoltaicos deslizem horizontalmente, ajustando assim a direção e o ângulo dos componentes, melhorando ainda mais a eficiência geral da geração de energia do sistema.

A vantagem do suporte do tipo de pista é que ele pode obter um ajuste de componente mais flexível para se adaptar à estrutura e às condições ambientais de telhados diferentes. No entanto, a instalação e manutenção do suporte do tipo faixa são relativamente complicadas e caras. Portanto, esse tipo de sistema é mais adequado para projetos comerciais ou industriais em larga escala e não é adequado para instalações fotovoltaicas em pequena escala.

6. Sistema de suporte dobrável

O sistema de suporte dobrável é um sistema de suporte inovador que pode ser dobrado ou desdobrado de acordo com as necessidades. O suporte dobrável não apenas economiza espaço, mas também pode ser ajustado de acordo com as condições reais para se adaptar a diferentes ângulos de luz. Geralmente é adequado para lugares onde o ângulo precisa ser ajustado de acordo com diferentes estações, especialmente para áreas com grandes diferenças na luz no inverno ou no verão.

A maior vantagem do sistema de suporte dobrável é sua flexibilidade, que pode ajustar efetivamente o ângulo do painel fotovoltaico em diferentes períodos de tempo para se adaptar a diferentes condições do sol. Devido ao seu design dobrável, o suporte dobrável possui uma boa utilização de espaço e é adequada para a instalação do telhado com espaço limitado. A desvantagem é que ela requer certas operações manuais durante a instalação e o ajuste, o que é menos conveniente que o sistema de ajuste automático.

7. Sistema de suporte fotovoltaico de alta densidade

O sistema de suporte fotovoltaico de alta densidade é um sistema fotovoltaico na cobertura adequado para alta demanda de energia. Ele otimiza o layout do suporte, reduz a diferença entre os módulos fotovoltaicos e utiliza o espaço do telhado. O sistema é adequado para aplicações comerciais e industriais que requerem geração de energia eficiente.

A vantagem dos colchetes de alta densidade é que eles usam o espaço com eficiência, são adequados para situações em que a área do telhado é limitada e pode aumentar a capacidade de geração de energia por unidade de área. No entanto, devido ao layout apertado, é necessária mais atenção durante a manutenção, especialmente na limpeza e inspeção, e pode haver algumas dificuldades operacionais.

Como julgar se o telhado é adequado para instalar um Sistema de montagem PV

À medida que a demanda global por energia renovável aumenta, os sistemas de geração de energia fotovoltaica na cobertura se tornaram gradualmente uma maneira importante de casas e empresas usarem energia solar. Antes de instalar um sistema de montagem fotovoltaica, é uma etapa crucial para julgar se o teto é adequado para instalar um sistema de montagem PV. Diferentes tipos de telhados diferem em termos de capacidade de carga, estabilidade estrutural, ângulos e espaço, portanto é necessária uma avaliação detalhada.

1. Estrutura do telhado e capacidade de suporte de carga

Primeiro de tudo, a estrutura e a capacidade de carga do teto são os fatores mais básicos para determinar se é adequado para a instalação de um sistema de montagem fotovoltaica. O próprio sistema de suporte fotovoltaico tem um certo peso, especialmente ao instalar vários módulos fotovoltaicos, o teto deve ter capacidade suficiente para suportar o peso do suporte e módulos fotovoltaicos. De um modo geral, o tipo estrutural do telhado determina sua capacidade de carga.

As estruturas comuns do telhado incluem telhados de madeira, telhados de concreto, telhados de metal e telhados de ladrilhos. A capacidade de carga de diferentes materiais e estruturas do telhado varia bastante; portanto, antes de instalar um sistema de suporte fotovoltaico, a capacidade de carga do telhado deve ser avaliada em detalhes. Para telhados de madeira ou telhados, se a capacidade de carga for insuficiente, poderá ser necessário reforço antes da instalação. Para telhados de concreto, a capacidade de carga de carga geralmente é forte, mas também é necessário verificar se há rachaduras ou outros danos na superfície do telhado.

Além disso, a vida útil do design e o serviço do telhado também precisam ser considerados. Se o telhado estiver próximo ao final de sua vida útil, pode precisar ser substituído ou reparado; caso contrário, o problema do envelhecimento do teto poderá causar a instabilidade do sistema de suporte após a instalação do sistema de suporte fotovoltaico.

2. A inclinação e ângulo do telhado

A inclinação e o ângulo do telhado são cruciais para a instalação de suportes fotovoltaicos. O projeto do sistema de suporte fotovoltaico geralmente ajusta o ângulo de inclinação do módulo fotovoltaico de acordo com a inclinação e o ângulo do telhado para garantir que o módulo possa receber a luz solar na maior extensão. Quanto maior a inclinação do telhado, mais diversificada a faixa de ajuste e os métodos de instalação do sistema de suporte.

De um modo geral, o ângulo ideal de instalação do sistema fotovoltaico é geralmente entre 15 graus e 40 graus, e o ângulo específico será determinado de acordo com a localização geográfica e a radiação solar. Se a inclinação do teto for muito pequena ou muito grande, pode ser necessário usar um suporte de ajuste de ângulo para ajustar o ângulo de instalação do painel fotovoltaico. Além disso, um teto muito plano ou inclinado pode causar estabilidade insuficiente do suporte, portanto, o reforço estrutural é necessário de acordo com as condições reais.

Para alguns telhados planos, o ângulo de instalação do sistema de suporte pode ser ajustado ajustando o ângulo do próprio suporte para atingir o ângulo ideal de iluminação, enquanto para telhados inclinados, o método de instalação do suporte pode ser determinado de acordo com a inclinação do telhado. Em suma, a inclinação e o ângulo do teto afetam diretamente a eficiência da geração de energia do painel fotovoltaico, de modo que uma avaliação detalhada é necessária antes da instalação com base na situação real.

3. Orientação e sombreamento do telhado

A orientação do telhado é um dos principais fatores que afetam a eficiência da geração de energia fotovoltaica. A melhor orientação para módulos fotovoltaicos é o sul, porque o sul pode receber mais luz solar, especialmente no hemisfério norte. Os telhados voltados para o sul podem obter mais radiação solar, melhorando assim a eficiência geral do sistema de geração de energia fotovoltaica. Para telhados voltados para o leste ou voltados para o oeste, embora a eficiência da geração de energia seja ligeiramente menor, eles ainda podem ser instalados e obter uma certa quantidade de geração de energia.

Além da orientação, o sombreamento também é uma consideração importante. Árvores, edifícios, fios e outras obstruções ao redor podem afetar a área de irradiação do módulo fotovoltaico, afetando assim a eficiência da geração de energia. Portanto, ao julgar se o teto é adequado para instalar um sistema de suporte fotovoltaico, é necessário considerar se há obstruções no ambiente circundante e garantir que o sistema fotovoltaico possa receber o máximo de luz solar possível sob condições de bom tempo. Se houver muitas obstruções, você pode considerar reduzir o sombreamento ao podar árvores ou ajustar o layout do sistema de suporte.

4. Condição da superfície do telhado e material

A condição de superfície e o material do telhado também são fatores -chave que afetam a instalação do sistema de suporte fotovoltaico. Diferentes materiais de telhado afetarão o método de instalação e a firmeza do sistema de suporte. Os materiais comuns do telhado incluem telhas, folhas de metal, telhas de asfalto e concreto. Cada material possui características diferentes e requer diferentes métodos de instalação do suporte.

Para telhados de ladrilhos, é necessário evitar danificar a camada impermeável do teto ao instalar o suporte fotovoltaico, para que você possa escolher um sistema de suporte que não penetre no teto, como um suporte ponderado ou um suporte de grampo. Para telhados de metal, o suporte pode ser corrigido por perfuração, portanto a instalação é relativamente simples. Os telhados de concreto geralmente usam parafusos de expansão ou âncoras químicas para fixar o suporte, mas é necessário confirmar se a estrutura do telhado pode suportar o peso do sistema de suporte.

Além disso, a planicidade da superfície do telhado também precisa ser avaliada. Se houver rachaduras, ondulações ou problemas de envelhecimento na superfície do telhado, isso pode afetar a estabilidade e a vida útil do serviço de longo prazo do sistema de suporte. Portanto, antes da instalação, a superfície do telhado precisa ser inspecionada para garantir que não haja áreas quebradas ou irregulares. Se o telhado estiver seriamente danificado, pode precisar ser reparado antes de considerar a instalação do sistema fotovoltaico.

5. Manutenção e segurança do telhado

A manutenção e a segurança do telhado é um dos fatores que devem ser considerados ao instalar um sistema de suporte fotovoltaico. O sistema de suporte fotovoltaico precisa ser instalado firmemente; portanto, a estabilidade e a confiabilidade do telhado precisam ser garantidas. Se houver problemas estruturais com o teto, como afundar, rachaduras ou vazamentos, eles precisam ser reparados antes de instalar o sistema de montagem PV.

Além disso, a segurança do telhado também precisa ser avaliada. Durante o processo de instalação, os trabalhadores da construção precisam garantir a segurança do telhado para evitar acidentes de segurança causados ​​por operação inadequada. Ao instalar o sistema de suporte fotovoltaico, é necessário garantir que o telhado possa suportar o peso do equipamento de instalação e trabalhadores da construção, portanto, é necessária uma avaliação detalhada do telhado para garantir a segurança durante o processo de construção.

Como escolher o apropriado Sistema de montagem PV De acordo com o material do telhado

O sistema de montagem PV é a parte central do sistema de geração de energia fotovoltaica. Sua principal função é consertar os módulos fotovoltaicos no telhado e garantir sua estabilidade e segurança. A escolha dos materiais do telhado afeta diretamente o método de design e instalação do sistema de montagem fotovoltaica. Diferentes tipos de materiais de telhado têm características diferentes. Portanto, ao selecionar suportes fotovoltaicos, fatores como estrutura do telhado, capacidade de carga, resistência ao vento e se é fácil de perfurar devem ser considerados de maneira abrangente.

1. Telhado de telha asfalto

Os telhados de telha asfalto são comuns em edifícios residenciais e têm as vantagens de um bom desempenho à prova d'água, construção simples e baixo custo. No entanto, os telhados de telha asfalto são relativamente finos e têm capacidade limitada de rolamento estrutural. Portanto, ao selecionar um sistema de montagem PV, deve -se prestar atenção especial à correspondência da capacidade de rolamento. Como o material de telha asfalto é macio, a perfuração direta pode causar danos à camada impermeável e afetar a vedação do telhado.

Para telhados de telha asfalto, os sistemas de suporte não perfurados são geralmente selecionados ou são utilizados tipos de suporte com menos penetração. Esses suportes podem ser instalados por métodos especiais de sustentação de peso ou fixação sem penetrar no teto para evitar danificar a camada impermeável. Os suportes flutuantes e os suportes de sustentação de peso geralmente são melhores escolhas. Esse tipo de suporte é fácil de instalar e não danificará a estrutura do telhado. É adequado para telhados com cargas mais claras.

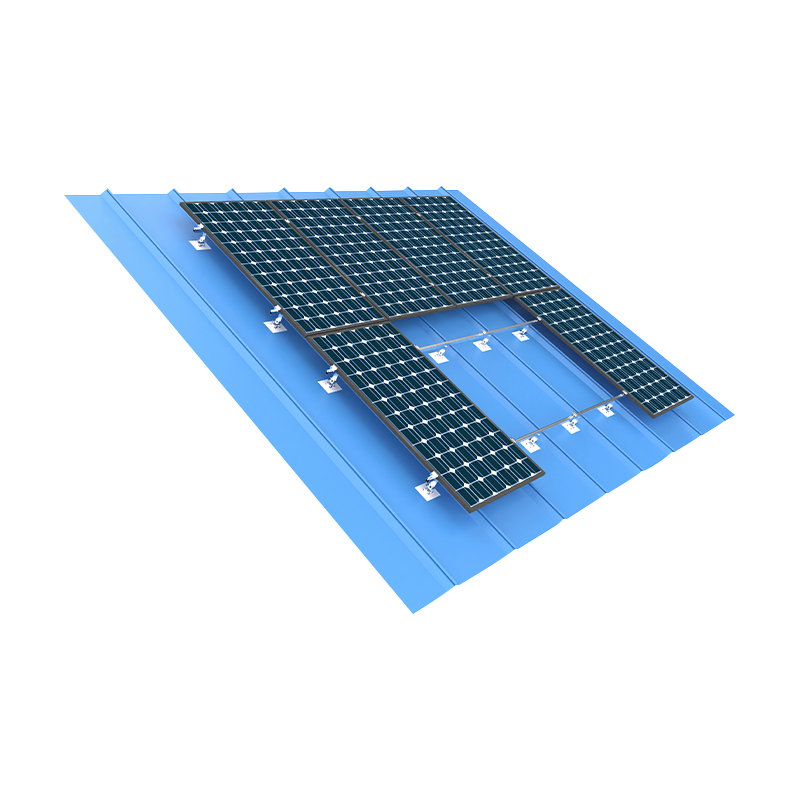

2. Telhado de metal

Os materiais de telhado metálico incluem placas de aço, placas de alumínio, etc. Suas principais vantagens são de alta resistência, boa durabilidade, forte resistência ao vento e boa impermeabilização. A estrutura do telhado dos telhados de metal é geralmente forte e pode suportar grandes cargas. Portanto, para telhados de metal, você pode escolher um sistema de suporte fotovoltaico fixo, que é aparafusado diretamente ao teto, e o processo de instalação é relativamente simples.

Ao escolher um suporte fotovoltaico para um teto de metal, você precisa considerar o tipo e a espessura do material de metal. Para telhados de metal mais espessos, o sistema de suporte pode ser fixado diretamente ao telhado perfurando; Para telhados de metal mais finos, você precisa escolher um sistema de suporte com suporte ajustável para evitar pressão excessiva no telhado. Além disso, o uso de sistemas de suporte metálico anticorrosão pode aumentar efetivamente a vida útil dos suportes fotovoltaicos, especialmente em áreas com ambientes relativamente úmidos, como o litoral.

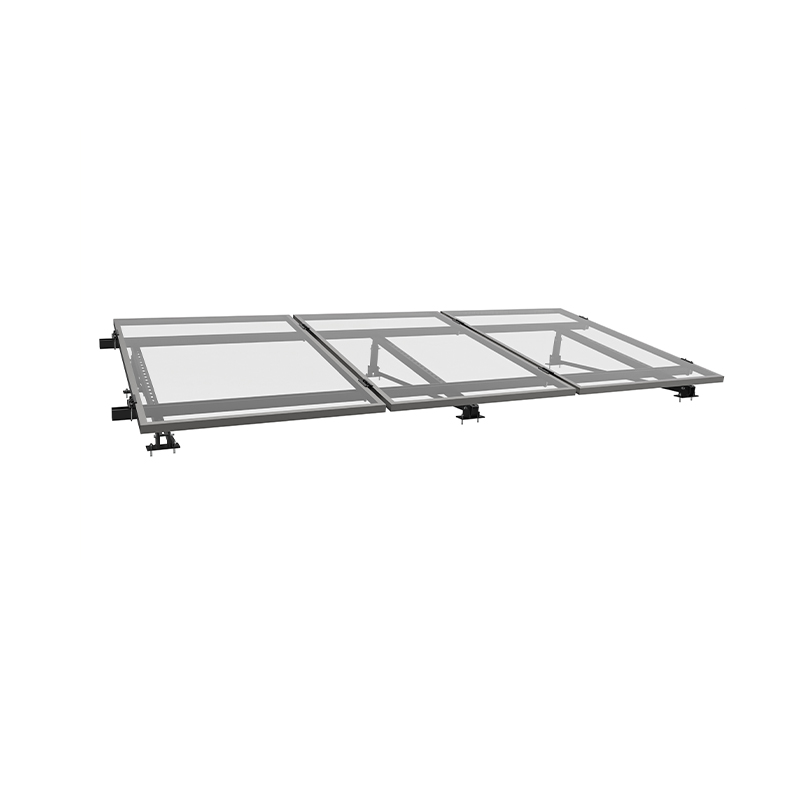

3. Telhado plano

A característica dos telhados planos é que não há inclinação, e a instalação de módulos fotovoltaicos requer o sistema de suporte para ajustar o ângulo dos painéis fotovoltaicos. Os telhados planos são comuns em edifícios comerciais e plantas industriais. Eles geralmente são feitos de materiais de concreto de concreto ou de concreto armado e têm forte capacidade de rolamento. Nesse caso, uma variedade de sistemas de suporte pode ser usada, incluindo suportes fixos, suportes ajustáveis ​​e suportes flutuantes.

Como os telhados planos são geralmente grandes em área e não têm ângulo de inclinação, ao escolher um sistema de suporte, é necessário fazer ajustes razoáveis ​​de ângulo de acordo com o local específico da instalação e as condições de iluminação. Se as condições de iluminação forem relativamente fixas, um suporte fixo poderá ser selecionado; Se o ângulo de iluminação varia muito com as estações, um suporte ajustável pode ser selecionado ou mesmo um sistema de suporte com faixas pode ser usado para ajustar o ângulo do módulo fotovoltaico em momentos diferentes. Além disso, como a estrutura plana do telhado geralmente possui uma forte capacidade de rolamento, um sistema de suporte mais pesado, como um suporte de lastro, pode ser selecionado para garantir a estabilidade do sistema.

4. Telhado de concreto

Os telhados de concreto são amplamente utilizados em arranha-céus e edifícios comerciais. Eles são muito fortes e duráveis ​​e têm forte resistência ao vento e capacidade de carga. Para telhados de concreto, vários tipos de sistemas de suporte podem ser selecionados, especialmente suportes para serviços pesados ​​que podem suportar grandes cargas. Os requisitos de telhados de concreto para suportes são refletidos principalmente no método de fixação. Geralmente, é usado um sistema de suporte perfurado, ou seja, o suporte é fixado diretamente ao teto, perfurando orifícios para garantir a estabilidade do módulo fotovoltaico.

Ao selecionar um suporte, é necessário garantir que o material do suporte tenha forte resistência à corrosão, porque a umidade do teto de concreto é alta, o que é fácil causar problemas de corrosão do suporte de metal. Portanto, suportes de metal tratados com aço inoxidável ou anticorrosão são mais adequados. Além disso, ao instalar suportes em telhados de concreto, a planicidade da superfície do telhado também deve ser considerada para evitar dificuldades de instalação causadas pela desigualdade do suporte e da superfície do telhado.

5. Telhados de madeira

Os telhados de madeira são geralmente usados ​​em algumas casas tradicionais ou em alguns edifícios com valor histórico. Sua estrutura é leve e bonita, mas sua capacidade de carga é relativamente fraca. Portanto, a seleção de suportes fotovoltaicos para telhados de madeira requer cuidados especiais para evitar danificar a estrutura do telhado ou causar envelhecimento e deterioração da madeira. Para proteger o teto de madeira, a perfuração direta no telhado deve ser evitada.

Para telhados de madeira, os tipos de suporte comumente usados ​​são sistemas de suporte flutuantes ou sistemas de suporte não perfurados. O sistema de suporte flutuante pode fixar de forma estável o suporte no telhado adicionando peso ou pressionando peso, sem penetrar na superfície do telhado, e pode proteger a madeira da umidade e danos. Além disso, você também pode escolher um suporte com menos penetração, como uma combinação de parafusos e materiais de vedação para reduzir o impacto na superfície do telhado.

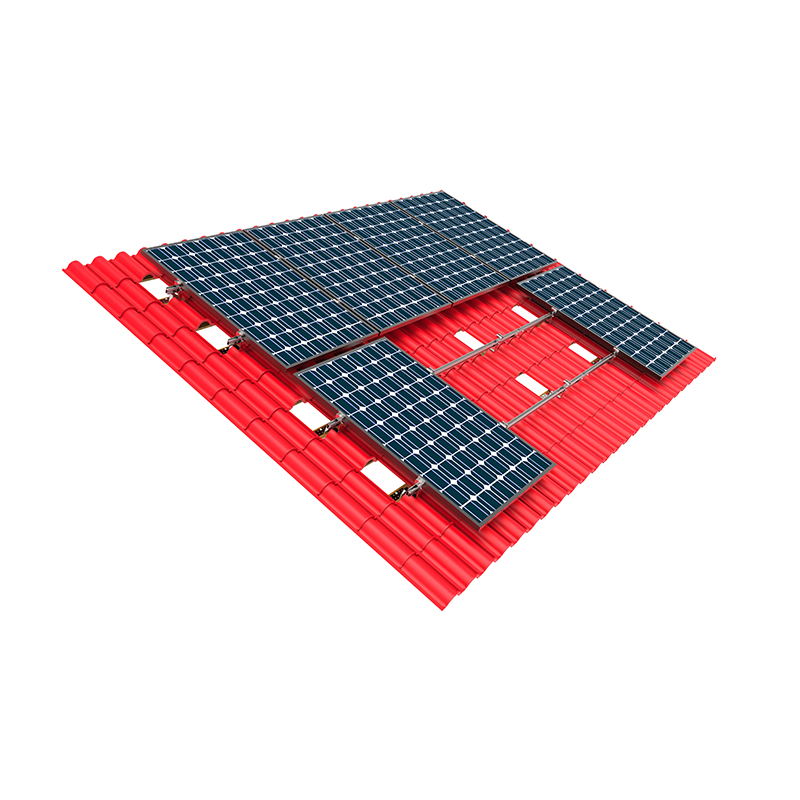

6. telhados de telha

Os telhados de ladrilhos são um tipo de telhado tradicional comum, adequado para a maioria dos climas. Os telhados de telha são estruturalmente fortes, mas sua superfície é desigual, por isso é necessário escolher um suporte fotovoltaico que possa se adaptar às irregularidades da superfície do ladrilho. O principal problema com os telhados é como consertar efetivamente o suporte sem danificar os ladrilhos.

Para telhados, suportes de grampos ou suportes ponderados são geralmente usados. Esses colchetes montam os módulos fotovoltaicos no telhado apertando ou ponderando sem perfurar os ladrilhos. O sistema de suporte de grampo pode evitar danificar a superfície do telhado, garantindo a estabilidade do suporte. Além disso, a instalação de telhados de ladrilhos também requer atenção à vedação para impedir a penetração da umidade.

Requisitos de design para telhado PV sistema de montagem

Como um componente -chave do sistema solar de geração de energia fotovoltaica, o Sistema de montagem fotovoltaica de telhado tem a importante responsabilidade de consertar os módulos fotovoltaicos no telhado. O design do sistema de suporte deve não apenas considerar a estabilidade e a segurança dos módulos, mas também garantir sua confiabilidade e eficiência a longo prazo. Os requisitos de projeto do sistema de suporte fotovoltaico na cobertura envolvem muitos aspectos, incluindo análise de carga, estabilidade estrutural, design de resistência à neve e vento, desempenho à prova d'água, conveniência de instalação, etc.

1. Capacidade de rolamento e análise de carga

O sistema de suporte fotovoltaico na cobertura deve suportar o peso dos próprios módulos fotovoltaicos e cargas ambientais externas (como cargas de vento, cargas de neve etc.). Durante o projeto, é necessária uma análise detalhada da capacidade de rolamento do telhado para garantir que o sistema de suporte não seja sobrecarregado. Ao projetar o suporte, o cálculo da carga deve ser realizado de acordo com fatores como o tipo de teto, o material de suporte e o peso dos módulos fotovoltaicos para garantir a estabilidade do sistema.

A análise de carga precisa considerar cargas estáticas e cargas dinâmicas. As cargas estáticas incluem o peso dos módulos fotovoltaicos, enquanto as cargas dinâmicas vêm principalmente de fatores como vento, pressão da neve e terremotos. A carga do vento é um fator importante que afeta a estabilidade do sistema de suporte fotovoltaico do telhado, especialmente em locais com alta velocidade do vento ou vento forte na área. O design do suporte deve levar em consideração a influência da pressão do vento e realizar o reforço necessário no projeto.

2. Estabilidade estrutural e resistência ao vento

O sistema de suporte fotovoltaico do telhado deve ter estabilidade estrutural suficiente para resistir a várias forças externas sob condições climáticas severas, especialmente ventos fortes. O design do sistema de suporte precisa considerar a conexão entre o suporte e o módulo fotovoltaico e o teto, bem como a resistência e a tenacidade do material. A carga do vento é um fator -chave no design, especialmente em algumas áreas com ventos fortes. O sistema de suporte fotovoltaico deve garantir uma resistência ao vento suficiente para impedir que o suporte caia ou o módulo fotovoltaico seja danificado em clima de vento.

O projeto de resistência ao vento do suporte deve seguir certas especificações, levando em consideração a velocidade do vento, a pressão do vento e a orientação do telhado em diferentes regiões e selecionando o material e a estrutura apropriados do suporte. Estruturas de suporte comuns, como suportes de coluna única e suportes de dupla coluna, precisam ser projetados de acordo com a situação real do telhado para garantir que o sistema de suporte possa manter uma boa estabilidade sob a ação da carga do vento.

3. Anti-corrosão e resistência climática

Como o sistema de suporte fotovoltaico na cobertura precisa ser exposto ao ambiente externo por um longo tempo, a resistência à corrosão e a resistência climática de seus materiais são cruciais. Especialmente em áreas com umidade, spray de sal e poluição pesada, a resistência à corrosão do sistema de suporte deve atender a certos padrões. Materiais comuns do suporte, como liga de alumínio, aço inoxidável e aço galvanizado, todos têm boa resistência à corrosão.

Ao projetar, o tratamento da superfície do suporte também precisa levar em consideração os fatores ambientais. Por exemplo, materiais com resistência à corrosão por spray de sal devem ser selecionados em áreas costeiras, enquanto em áreas com mais chuva, deve ser dada atenção especial ao design anti-rust. Os conectores, parafusos e outras partes do suporte também devem ser considerados para o tratamento anticorrosão para prolongar a vida útil do suporte e garantir a estabilidade durante o uso a longo prazo.

4. Projeto à prova d'água

O design do sistema de suporte fotovoltaico na cobertura deve garantir que a camada impermeável do telhado não seja danificada para evitar riscos desnecessários de vazamento no telhado durante a instalação. Especialmente nos telhados tradicionais de ladrilhos e nos telhados de ladrilhos de asfalto, o suporte deve ser instalado de maneira a evitar danos ao teto, e o suporte penetrante deve ser reforçado com materiais de vedação profissionais para garantir o desempenho impermeável do telhado.

O sistema de suporte não penetrante é uma direção importante no projeto à prova d'água. Esse sistema de suporte instala firmemente os módulos fotovoltaicos no telhado ponderando ou apertando sem penetrar na superfície do telhado, evitando danos à camada impermeável do telhado. O sistema de suporte flutuante também é uma opção adequada para telhados com altos requisitos à prova d'água. Pode evitar deixar orifícios no telhado, mantendo assim a integridade e a impermeabilização do telhado.

5. Instalação Conveniência e manutenção

O design do sistema de suporte fotovoltaico do telhado também deve levar em consideração a conveniência da instalação e as necessidades subsequentes de manutenção. A instalação do sistema de suporte deve ser simplificada o máximo possível para reduzir o tempo de instalação e a intensidade do trabalho e reduzir os custos de instalação. Ao projetar, os componentes do suporte devem ser fáceis de transportar, transportar e montar, reduzindo as operações tediosas durante o processamento e a construção no local.

Além disso, o sistema de suporte também precisa ser fácil de manter e inspecionar no futuro. Durante o uso a longo prazo, os módulos fotovoltaicos podem afetar a eficiência da geração de energia devido a poeira e sujeira, de modo que o sistema de suporte precisa deixar espaço suficiente para a equipe limpar, inspecionar e manter. Ao projetar, o espaçamento entre os colchetes deve ser considerado para garantir que haja espaço suficiente para limpeza e manutenção de módulos fotovoltaicos após a instalação.

6. Compatibilidade do sistema

O design do sistema de suporte fotovoltaico também deve considerar a compatibilidade com módulos fotovoltaicos. Os módulos fotovoltaicos de diferentes marcas e modelos variam em tamanho, peso, etc., portanto o sistema de suporte precisa ter um certo grau de adaptabilidade para apoiar vários tipos de módulos fotovoltaicos. Ao mesmo tempo, o método de conexão do suporte deve garantir uma conexão confiável com o módulo PV para evitar afrouxamento ou deslocamento do módulo devido à incompatibilidade entre o suporte e o módulo.

Para sistemas de geração de energia fotovoltaica em larga escala, o design do sistema de suporte também deve considerar a coordenação com outros componentes, como inversores, cabos e sistemas de monitoramento, para garantir a operação eficiente de todo o sistema de geração de energia fotovoltaica. Em projetos em larga escala, o design do sistema de suporte deve levar em consideração a integração e a modularidade para facilitar a expansão e atualizações subsequentes.

Como o suporte fotovoltaico do telhado garante a estabilidade e a segurança dos painéis fotovoltaicos?

O sistema de suporte fotovoltaico do telhado é uma parte indispensável do sistema de geração de energia fotovoltaica. Ele carrega a tarefa de consertar os painéis fotovoltaicos com segurança e estágio no telhado. O suporte fotovoltaico deve não apenas garantir a fixação dos componentes fotovoltaicos, mas também lidar efetivamente com fatores ambientais externos, como vento, chuva e neve, para garantir a segurança a longo prazo e a operação estável do sistema. O design e a instalação do sistema de suporte afetam diretamente a estabilidade e a segurança dos painéis fotovoltaicos.

1. Fortaleça a conexão entre o suporte e o telhado

O design do sistema de suporte fotovoltaico do telhado deve primeiro garantir que haja uma conexão confiável entre o suporte e o teto. Seja um suporte fixo, um suporte ajustável ou um suporte flutuante, a firmeza e a estabilidade da conexão afetam diretamente a segurança dos componentes fotovoltaicos. Geralmente, existem duas maneiras de conectar o sistema de suporte ao telhado: perfurado e não perfurado. O suporte perfurado é fixado no teto por parafusos. Este método é adequado para telhados com materiais sólidos, como telhados de metal e telhados de concreto; Enquanto o suporte não perfurado é instalado por ponderação ou pinça, adequado para telhados, como telhas e telhas de asfalto, para evitar danificar a camada impermeável do telhado.

As partes de conexão do sistema de suporte, como parafusos, fivelas e placas de pressão, geralmente são feitas de materiais resistentes à corrosão, como aço inoxidável e liga de alumínio para melhorar a resistência da conexão entre o suporte e o teto. Sob a ação de forças externas, como cargas de vento, neve pesada ou terremotos, essas peças de conexão podem efetivamente transmitir e dispersar forças externas para garantir que os painéis fotovoltaicos estejam firmemente instalados no telhado, evitando os riscos de segurança dos painéis fotovoltaicos que caem ou se mudam devido a conexões soltas.

2. Aumente a resistência do vento

O vento é um dos principais fatores que afetam a estabilidade dos sistemas de suporte fotovoltaicos na cobertura, especialmente em áreas com ventos fortes. Para garantir a estabilidade dos painéis fotovoltaicos, o sistema de suporte precisa ter resistência ao vento suficiente. Ao projetar, o sistema de suporte deve calcular a carga do vento com base em fatores como nível do vento, orientação do telhado e influência dos edifícios circundantes. O material e a estrutura do suporte devem ser capazes de suportar o impacto de ventos fortes para evitar deslocamento ou cair quando a velocidade do vento estiver alta.

O projeto de resistência ao vento do sistema de suporte inclui aumentar a resistência do vento do suporte, projetando razoavelmente o ângulo de inclinação do suporte e fortalecendo a conexão fixa com o teto. Em algumas áreas com ventos fortes, as estruturas de suporte reforçado geralmente são usadas para aumentar o peso e o tamanho do suporte para melhorar a resistência ao vento do sistema. Para impedir que a flutuabilidade ou impulso gerado pelo vento afete os painéis fotovoltaicos, o design do suporte também precisa considerar o ângulo de layout e instalação dos painéis fotovoltaicos para garantir que eles possam operar de forma estável em ventos fortes.

3. Considere a resistência da carga de neve

Em áreas frias ou ambientes de neve, o sistema de suporte fotovoltaico também deve ter uma boa resistência à carga de neve. O acúmulo de neve não apenas aumenta o peso dos módulos fotovoltaicos, mas também pode causar pressão no suporte, especialmente quando o teto tem um pequeno ângulo de inclinação, a camada de neve é ​​fácil de acumular, aumentando a carga no suporte. Portanto, o design do suporte precisa levar em consideração a pressão do acúmulo de neve e a capacidade de rolamento do telhado.

Para melhorar a resistência à neve do sistema de suporte fotovoltaico, o design pode ser usado para aumentar a base do suporte, aumentar o espaçamento do suporte, etc. Para dispersar a carga de neve para evitar pressão excessiva em um único suporte. Ao mesmo tempo, o material do suporte também precisa ter durabilidade suficiente para suportar a pressão de neve a longo prazo sem deformação ou dano. Especialmente em áreas de alta latitude ou nas áreas de neve, o projeto de resistência à neve do sistema de suporte é um fator importante para garantir a estabilidade dos painéis fotovoltaicos.

4. Evite o movimento e a inclinação dos painéis fotovoltaicos

A estabilidade dos suportes fotovoltaicos também precisa garantir que os painéis fotovoltaicos não se movam ou se inclinem em nenhuma direção horizontal ou vertical após a instalação. O projeto estrutural do sistema de suporte deve garantir que os painéis fotovoltaicos sejam firmemente fixados para impedir que o vento, a vibração ou outras forças externas façam que os painéis fotovoltaicos se soltem ou se inclinem. Ao instalar o suporte, verifique se cada ponto de conexão do suporte é firme e o método de fixação com o painel fotovoltaico é apropriado.

Os métodos de fixação de suporte comum incluem fixação, compressão e fixação de parafusos, o que pode efetivamente impedir que o painel fotovoltaico se mova sob vento ou vibração. Além disso, o ângulo de instalação do painel fotovoltaico também precisa ser razoavelmente ajustado de acordo com as condições de iluminação e as condições climáticas da região para reduzir o impacto do ambiente externo no painel fotovoltaico e melhorar sua estabilidade e eficiência da geração de energia.

5. Evite mudanças excessivas de temperatura

Os módulos fotovoltaicos serão afetados pelas mudanças de temperatura durante o uso a longo prazo, especialmente em áreas com grandes diferenças de temperatura. As mudanças de temperatura podem fazer com que os painéis fotovoltaicos se expandam ou se contraem, afetando assim a estabilidade dos painéis fotovoltaicos. Para evitar essa situação, o design do suporte fotovoltaico deve ter uma certa adaptabilidade de temperatura e usar materiais resistentes à alta temperatura e baixa temperatura para garantir que o suporte possa manter sua estabilidade estrutural sob várias condições climáticas.

Ao mesmo tempo, o método de instalação do sistema de suporte deve levar em consideração os fatores de expansão e contração térmica. Por exemplo, deve haver espaço suficiente entre o suporte e o painel fotovoltaico para permitir que o painel fotovoltaico se expanda e se contraia levemente devido a alterações de temperatura, de modo a evitar estresse excessivo que causa danos ou queda do painel fotovoltaico.

6. Anti-corrosão e durabilidade

O sistema de suporte fotovoltaico do telhado precisa ser exposto ao ambiente externo por um longo tempo, portanto, o desempenho da anticorrosão é crucial. O material do suporte deve ter uma boa resistência à corrosão para evitar a corrosão em ambientes como umidade e spray de sal, o que afeta a força e a estabilidade do suporte. Os materiais comuns resistentes à corrosão incluem aço inoxidável, liga de alumínio, aço galvanizado, etc. Esses materiais podem efetivamente prolongar a vida útil do suporte e evitar a falha da estrutura do suporte devido à corrosão.

O tratamento de superfície do sistema de suporte também desempenha um papel anticorrosão. Por exemplo, o uso de métodos de pulverização, anodização e outros métodos de tratamento pode melhorar a resistência à corrosão da superfície do suporte, garantir que o sistema de suporte sempre mantenha um bom desempenho durante o uso a longo prazo e evite afrouxamento ou queda do painel fotovoltaico devido à corrosão.

7. Manutenção e reparo

O design do sistema de suporte fotovoltaico deve não apenas garantir a estabilidade e a segurança do painel fotovoltaico, mas também considerar a manutenção e reparo subsequentes. Durante o design, o sistema de suporte deve ser fácil de limpar, inspecionar e reparar para prolongar a vida útil do sistema fotovoltaico. Deve -se deixar espaço suficiente entre os módulos fotovoltaicos e o suporte para facilitar a equipe para operar em manutenção diária e evitar o impacto do design de suporte irracional no trabalho de manutenção posterior.

Ao mesmo tempo, o design do suporte deve evitar acumulação de poeira ou água que afeta a eficiência da geração de energia do painel fotovoltaico. O sistema de suporte precisa ser projetado em uma estrutura fácil de limpar para evitar a sujeira excessiva que se acumula na superfície do suporte ou ao redor do painel fotovoltaico, que afeta a eficiência operacional do sistema fotovoltaico.

Como conectar o PV m Sistema Esconteiro para a estrutura do telhado

O sistema de montagem fotovoltaica é uma parte indispensável do sistema de geração de energia solar, que é principalmente responsável por instalar firmemente os painéis fotovoltaicos no telhado ou no solo. O método de conexão entre o sistema de suporte e a estrutura do telhado determina diretamente a estabilidade, a segurança e a confiabilidade a longo prazo do sistema fotovoltaico. O método de conexão correto pode garantir a operação estável do sistema de suporte sob condições climáticas extremas, como vento, chuva e neve. Diferentes tipos de telhados requerem métodos de conexão diferentes para garantir o desempenho da firmeza e proteção do sistema de suporte.

1. Conexão entre o telhado de madeira e o sistema de montagem fotovoltaica

Os telhados de madeira são geralmente compostos de vigas de madeira e tábuas de madeira, e a estrutura de suporte de carga é relativamente leve. Ao instalar suportes fotovoltaicos, deve -se prestar atenção especial à escolha do método de conexão, porque a estrutura da madeira é relativamente macia e altamente variável. Em geral, o método de conexão de telhados de madeira é instalado principalmente por parafusos que penetram no teto ou suportes de fixação especiais.

Os métodos de conexão comuns incluem o seguinte:

Conexão de penetração: Este método é para fixar o suporte nas vigas de madeira ou nas tábuas de madeira do telhado de madeira perfurando orifícios e usar parafusos de expansão ou âncoras químicas para reforço. Deve -se notar que, ao penetrar no teto, deve -se garantir que a camada impermeável não seja danificada. Durante a instalação, os orifícios devem ser preenchidos com materiais de vedação (como juntas à prova d'água) para impedir que a água da chuva penetra.

Sistema de suporte não penetrante: para algumas situações em que você não deseja danificar a camada impermeável do teto, você pode escolher um sistema de suporte não penetrante. Esse sistema fixa o suporte no telhado apertando ou ponderação e não requer furos de perfuração no telhado, para que não afete a camada impermeável. Embora esse método seja mais amigável para os telhados de madeira, a capacidade de carga dos telhados de madeira precisa ser considerada.

Ao instalar suportes fotovoltaicos em telhados de madeira, verifique se a capacidade de rolamento de cada ponto de fixação do suporte corresponde à capacidade estrutural do teto de madeira para evitar afrouxamento do suporte devido à deterioração ou envelhecimento da madeira.

2. Conexão entre o teto e o sistema de suporte fotovoltaico

A conexão dos telhados é relativamente complicada e o tipo de ladrilhos e a estrutura do telhado precisam ser considerados no design do sistema de suporte. Os telhados de ladrilhos geralmente consistem em uma camada de telhas e uma estrutura de madeira ou camada de concreto por baixo. Ao instalar suportes fotovoltaicos, deve -se prestar atenção especial para evitar danificar a camada impermeável do telhado para evitar vazamentos de telhado.

Os métodos de conexão comuns incluem:

Conexão penetrante: este é um método de conectar o suporte à estrutura subjacente do telhado, perfurando orifícios. O suporte é conectado às vigas de madeira ou à camada de concreto do telhado por parafusos para garantir a estabilidade do sistema fotovoltaico. Durante a instalação, os orifícios de penetração precisam ser impermeabilizados para garantir que o desempenho à prova d'água do teto não seja afetado. Almofadas à prova d'água, anéis de vedação ou outros materiais à prova d'água geralmente são usados ​​para preencher os orifícios.

Sistema de suporte não penetrante: o sistema de suporte não penetrante geralmente corrige o sistema de suporte com telhas de fixação ou usando pesos. Este método evita danificar ladrilhos e camadas impermeáveis ​​e é adequado para ocasiões em que você não deseja danificar a estrutura do telhado ou fazer alterações em larga escala.

Para telhados de ladrilhos, o design do sistema de suporte deve levar em consideração o tipo e a espessura dos ladrilhos e a capacidade de mancal estrutural do teto para garantir que o peso seja distribuído uniformemente no local de instalação de cada suporte.

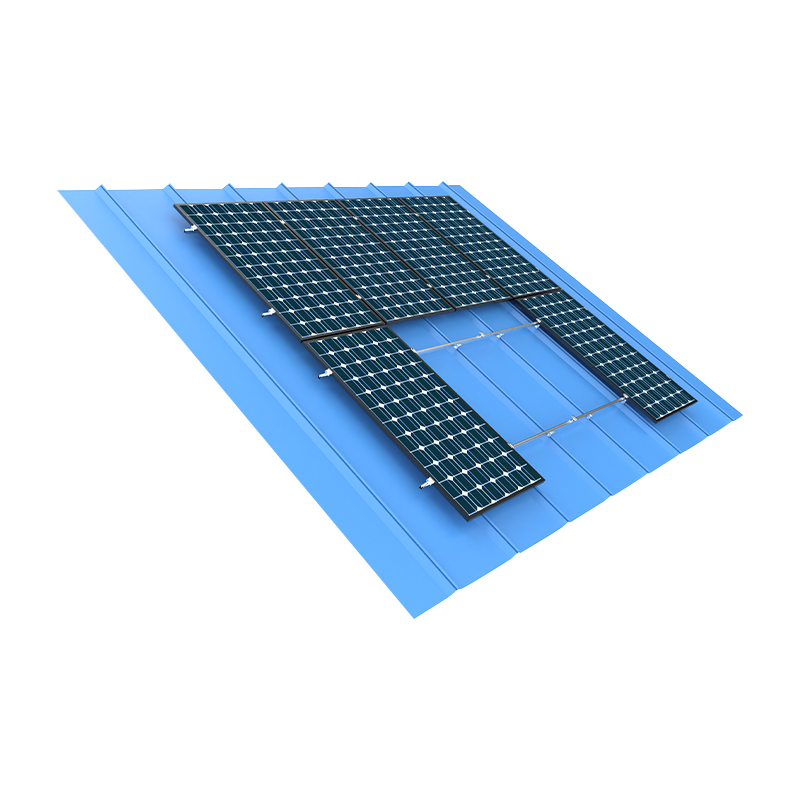

3. Conexão entre telhados de metal e sistemas de suporte fotovoltaico

Os telhados de metal são frequentemente usados ​​em edifícios industriais e comerciais devido à sua leveza, durabilidade e fácil instalação. A instalação e manutenção dos telhados de metal são relativamente simples e os métodos de conexão de suportes fotovoltaicos são relativamente diversos. Os materiais comuns para telhados metálicos incluem placas de aço, placas de alumínio, etc. O sistema de suporte geralmente pode ser conectado à estrutura do telhado, fixando -o diretamente à superfície do telhado de metal ou penetrando na placa de metal.

Os métodos de conexão comuns incluem:

Conexão de penetração: Nos telhados de metal, o suporte é conectado à estrutura do telhado penetrando na folha de metal do telhado. Devido à forte capacidade de carga de telhados metálicos, as conexões de penetração geralmente são muito estáveis. Use materiais à prova d'água (como juntas à prova d'água) para encher os orifícios para impedir que a água da chuva penetra no telhado.

Conexão de não penetração: se você não quiser danificar o teto de metal, poderá escolher um sistema de suporte que não seja de penetração. Esse tipo de sistema de suporte conserta o suporte apertando o telhado de metal ou o corrige em peso, sucção magnética etc. Dessa forma, o suporte não precisa perfurar orifícios ou penetrar na superfície do telhado, para que não afete o desempenho à prova d'água do telhado. Adequado para projetos de instalação fotovoltaica que não requerem danos ao telhado.

Os telhados metálicos têm forte resistência ao vento e capacidade de rolamento, para que o design do sistema de suporte possa adotar um método de conexão mais flexível para garantir a estabilidade do sistema.

4. Conexão entre o telhado de concreto e o sistema de suporte fotovoltaico

Os telhados de concreto geralmente são estruturalmente estáveis ​​e têm uma forte capacidade de carga de carga, por isso são adequados para instalar sistemas de suporte fotovoltaico mais pesado. Os telhados de concreto são comuns em edifícios industriais e comerciais. Ao instalar suportes fotovoltaicos, os suportes podem ser fixados por parafusos de expansão, âncoras químicas ou outras medidas de reforço.

Os métodos de conexão comuns incluem:

Fixação de penetração: os telhados de concreto podem fixar o suporte na camada de concreto através de parafusos de expansão ou âncoras químicas. Esse método geralmente é muito estável e pode suportar grandes cargas. Ao executar a conexão de penetração, é necessário garantir que os orifícios sejam selados e impermeabilizados para impedir que a água da chuva entrelaça.

Fixação de não penetração: Para algumas situações em que você não deseja perfurar orifícios ou não deseja causar danos em larga escala ao edifício, você pode escolher um sistema de suporte de não-penetração. Esse sistema geralmente estabiliza o suporte no telhado ponderando ou apertando.

Para os telhados de concreto, a instalação do suporte não precisa se preocupar muito com o problema da carga de carga, mas atenção especial deve ser dada à parte de contato entre o suporte e o teto para evitar danos ao material do telhado devido à pressão local excessiva.

5. Precauções para conectar suportes fotovoltaicos aos telhados

Na instalação de todos os tipos de teto, a conexão entre o suporte fotovoltaico e o teto não é apenas para estabilizar o suporte, mas também para garantir a estabilidade e a segurança de longo prazo do sistema. Os seguintes pontos são questões que precisam de atenção especial durante a instalação:

Tratamento à prova d'água: não importa qual método de conexão seja escolhido, é necessário garantir que a camada impermeável do telhado não seja danificada. Para conexão de penetração, materiais como anéis de vedação e juntas à prova d'água devem ser usadas para garantir que o desempenho à prova d'água ao redor do orifício de conexão esteja intacto.

Capacidade de carga e rolamento: Cada teto tem uma capacidade diferente de suporte de carga. Ao instalar, você precisa escolher o método de conexão apropriado de acordo com os requisitos de suporte de carga do telhado. Especialmente ao instalar vários módulos fotovoltaicos, você precisa garantir que a estrutura do telhado possa suportar os painéis fotovoltaicos, suportes e cargas ambientais externas (como cargas de vento, cargas de neve etc.).

Segurança: durante o processo de instalação, todos os conectores, parafusos e porcas precisam ser apertados para garantir uma conexão estável. Além disso, os pontos de conexão entre o suporte e o teto devem ser verificados regularmente para garantir que não haja afrouxamento ou dano durante a operação de longo prazo.

Processo de instalação do sistema de suporte fotovoltaico do telhado

O sistema de suporte fotovoltaico do telhado é uma parte importante do sistema de geração de energia fotovoltaica, carregando a principal tarefa de instalar firmemente módulos fotovoltaicos no telhado. Seu processo de instalação afeta diretamente a estabilidade, eficiência e segurança do sistema fotovoltaico. Um processo padrão de instalação do suporte fotovoltaico padrão geralmente inclui planejamento e design, instalação do suporte, instalação do módulo fotovoltaico e fiação do sistema.

1. Preparação antes da instalação

Antes de instalar o sistema de suporte fotovoltaico, são necessárias pesquisas e planejamento detalhados do local. Antes da instalação, a estrutura do telhado precisa ser verificada primeiro para garantir que a capacidade de carga do teto atenda aos requisitos. Registros detalhados do tipo de teto, ângulo de inclinação, material de superfície etc. são feitos para fornecer uma base para o design e a instalação do sistema de suporte.

O design do suporte fotovoltaico do telhado precisa ser ajustado de acordo com a situação real do telhado. Por exemplo, para diferentes tipos de telhados, como telhados de metal, telhados de azulejos, telhados de ladrilhos de asfalto, etc., o método de instalação do sistema de suporte pode ser diferente. O número, o layout, o ângulo e o espaçamento da instalação dos módulos fotovoltaicos também devem ser considerados durante o processo de design para garantir que o sistema fotovoltaico possa receber a luz solar no melhor ângulo e garantir a estabilidade.

2. Seleção e transporte do sistema de suporte

Selecione um sistema de suporte adequado de acordo com os requisitos específicos de situação e design do telhado. O sistema de suporte geralmente inclui componentes como o suporte base, os conectores e os dispositivos de ajuste de ângulo. Dependendo do material do telhado, existem muitos tipos de sistemas de suporte, como colchetes perfurados, suportes não perfurados (como suportes ponderados), suportes flutuantes, etc. Os materiais do sistema de suporte geralmente são boas propriedades de alumínio, aço de aço, aço galvanizado, etc., que possuem boas propriedades anti-corrosion.

Depois que o sistema de suporte é determinado, a próxima etapa é o transporte dos componentes do suporte. Como o sistema de suporte precisa ser personalizado de acordo com diferentes projetos, a segurança dos componentes do suporte deve ser garantida durante o transporte para evitar danos ou deformação durante o transporte. A equipe de instalação precisa verificar todos os componentes do suporte com antecedência para garantir que os acessórios estejam completos e substituam ou reparem componentes danificados.

3. Instale a fundação do suporte

A primeira etapa no processo de instalação do suporte é instalar a fundação do suporte. Para diferentes tipos de telhados, o método de instalação da fundação do suporte é diferente. Para telhados de concreto, suportes perfurados podem ser usados ​​para fixar o suporte no teto com parafusos de expansão ou âncoras químicas. Para telhados de ladrilhos ou telhados de ladrilhos de asfalto, podem ser utilizados sistemas de suporte não perfurados. Esse tipo de suporte corrige o suporte fotovoltaico ponderando ou apertando a preensão para evitar danificar a camada impermeável do telhado.

Ao instalar a base de suporte, verifique se a base de suporte está posicionada com precisão e pode suportar as cargas dos módulos fotovoltaicos e o ambiente externo (como carga de vento, carga de neve etc.). O instalador precisa medir com precisão a posição de instalação do suporte de acordo com os desenhos de design para evitar que o espaçamento de suporte seja muito grande ou pequeno demais para garantir a estabilidade dos módulos fotovoltaicos.

Após a instalação da fundação de suporte, também é necessário verificar a horizontalidade e a verticalidade para garantir que cada suporte possa ser instalado de forma estável no ângulo e na posição predeterminados para evitar a inclinação ou a desigualdade do suporte.

4. Instale as colunas e vigas de suporte

Após a instalação da fundação de suporte, a próxima etapa é instalar as colunas e vigas de suporte. A coluna de suporte é a parte principal do módulo fotovoltaico de suporte, geralmente feito de liga de alumínio ou aço inoxidável. Ao instalar a coluna, a coluna deve estar bem conectada à base do telhado, e a altura da coluna precisa ser ajustada de acordo com o ângulo de inclinação do módulo fotovoltaico para garantir que o módulo fotovoltaico possa receber a luz solar no melhor ângulo.

Ao instalar a coluna, o nível de nível e prumo deve ser usado para ajuste preciso para garantir que cada coluna seja vertical e estável. Depois que a coluna é instalada, o feixe precisa ser instalado em seguida. A função do feixe é conectar as colunas para formar um quadro de suporte estável. Os feixes geralmente são conectados por bloqueio rápido, facilitando o processo de instalação e mais eficiente.

A conexão entre as colunas e as vigas pode ser aparafusada ou quebrada, dependendo do design do sistema de suporte. Durante o processo de instalação, todos os parafusos e snaps devem ser apertados para evitar afrouxamento ou riscos de segurança em uso posterior.

5. Instalação de painéis fotovoltaicos

Depois que a estrutura do suporte é construída, o estágio de instalação do painel fotovoltaico começa. Os painéis fotovoltaicos geralmente são instalados fixando -os nos suportes. A posição de instalação e a direção de cada painel fotovoltaico devem estar precisamente de acordo com os requisitos de projeto. A conexão entre o painel fotovoltaico e o suporte geralmente é fixado por grampos ou parafusos.

Ao instalar painéis fotovoltaicos, o instalador deve garantir que a direção e o ângulo dos painéis fotovoltaicos atendam aos requisitos de projeto para evitar distinção ou painéis fotovoltaicos desiguais. Durante o processo de instalação, as lacunas apropriadas devem ser deixadas entre os painéis fotovoltaicos para permitir a circulação do ar, reduzir o aumento da temperatura e garantir uma operação a longo prazo e eficiente dos painéis fotovoltaicos.

Após a instalação dos painéis fotovoltaicos, também é necessário verificar se a conexão entre os painéis fotovoltaicos e os suportes é firme e garantir que a superfície dos painéis fotovoltaicos esteja limpa e não há sujeira ou detritos que afete a eficiência de geração de energia dos painéis fotovoltaicos.

6. conexão elétrica e fiação

Após a instalação do suporte fotovoltaico e do painel fotovoltaico, a próxima etapa é a conexão elétrica e a fiação. A fiação é o link principal para garantir que o sistema de geração de energia fotovoltaica possa funcionar corretamente. Durante o processo de fiação, é necessário selecionar razoavelmente cabos, conectores e inversores de acordo com os parâmetros de tensão e corrente dos componentes fotovoltaicos e os requisitos de projeto do sistema.

Quando a fiação, todos os cabos precisam ser roteados de acordo com as especificações padrão para garantir que os cabos não sejam danificados por forças externas e evitem a flexão excessiva de cabos. Os cabos devem ser fixados com grampos ou suportes especiais para evitar o contato direto entre os cabos e a superfície do telhado e impedir o envelhecimento dos cabos devido a atrito ou radiação ultravioleta.

Após a conclusão de todas as conexões elétricas, o instalador precisa realizar uma inspeção elétrica do sistema para garantir que cada ponto de conexão tenha um bom contato e não haja risco de curto -circuito ou vazamento na linha elétrica. Ao mesmo tempo, o status de funcionamento do inversor deve ser verificado para garantir que normalmente possa converter CC em AC.

7. Inspeção e comissionamento final

Depois que todo o trabalho de instalação é concluído, a última etapa é realizar uma inspeção e comissionamento final do sistema. Isso inclui verificar a estabilidade do sistema de suporte, garantindo que todas as peças de conexão sejam presas no lugar e os painéis fotovoltaicos não sejam soltos ou inclinados. Ao mesmo tempo, o sistema elétrico precisa passar por uma inspeção de segurança detalhada para garantir que a conexão elétrica atenda aos padrões de segurança e evitar acidentes elétricos.

Durante o processo de depuração, a potência de saída do sistema, a eficiência de carregamento e outros indicadores de desempenho precisam ser testados para garantir que o sistema fotovoltaico possa operar normalmente após a instalação e alcançar a capacidade de geração de energia projetada. O instalador deve manter um registro detalhado do status operacional de todo o sistema e otimizar e ajustar o sistema de acordo com as condições reais.

O sistema de suporte fotovoltaico precisa de manutenção regular?

Como parte importante do sistema de geração de energia fotovoltaica, o sistema de suporte fotovoltaico é responsável por instalar firmemente os módulos fotovoltaicos no telhado ou no solo. A estabilidade de seu design e instalação está diretamente relacionada à eficiência operacional a longo prazo e à segurança de todo o sistema fotovoltaico. Embora o próprio sistema de suporte fotovoltaico não tenha componentes elétricos complexos, ele ainda precisa de inspeção e manutenção regulares. A manutenção do sistema de suporte pode não apenas prolongar sua vida útil, mas também garantir o desempenho geral e a segurança do sistema fotovoltaico.

1. Desempenho anticorrosão do sistema de suporte

O sistema de suporte fotovoltaico geralmente é instalado ao ar livre e exposto ao ambiente natural por um longo tempo. Fatores externos como mudança climática, vento, precipitação e raios ultravioleta afetarão os materiais do suporte, especialmente o suporte de metal, que é suscetível à corrosão. Em spray úmido, sal, luz solar forte e outros ambientes, o tratamento da superfície e o revestimento anticorrosão do suporte podem envelhecer gradualmente, levando à corrosão.

A manutenção regular pode detectar efetivamente se a camada anticorrosão do suporte está intacta, detectar problemas de corrosão no tempo e repará-los ou substituí-los. Por exemplo, quando o suporte de liga de alumínio é exposto a um ambiente úmido por um longo tempo, a camada de óxido de superfície pode se degradar devido à radiação ultravioleta e à erosão da chuva, afetando seu desempenho anticorrosão. Portanto, é necessário inspecionar regularmente o sistema de suporte, especialmente o revestimento superficial do suporte, para garantir um bom efeito anticorrosão e impedir que a corrosão a longo prazo prejudique o sistema de suporte.

2. Inspeção de prendedores e peças de conexão

A estabilidade do sistema de montagem fotovoltaica depende principalmente da firmeza dos prendedores e peças de conexão. Com o tempo, a conexão entre o suporte e o teto ou o solo pode se soltar devido a mudanças de temperatura, vento ou outros fatores externos. O afrouxamento dos fixadores não apenas fará com que o suporte seja instável, mas também afetará a posição de instalação do módulo fotovoltaico, afetará a eficiência da geração de energia do sistema e pode até fazer com que o módulo fotovoltaico caia, causando riscos à segurança.

Portanto, a inspeção e reforço regulares de fixadores, como parafusos, porcas e fivelas no sistema de suporte, é uma medida importante para garantir a operação estável a longo prazo do sistema de suporte. Nas áreas de velocidade do vento, as cargas de vento podem causar pressão adicional no sistema de suporte, fazendo com que as peças de conexão se soltem ou se deformem; portanto, é necessário verificar regularmente o status de fixação dessas peças para impedir os riscos de segurança causados ​​pelo afrouxamento.

3. Problemas de limpeza e acumulação de poeira

Embora a principal função do sistema de montagem fotovoltaica seja para suportar módulos fotovoltaicos, as lacunas e as juntas entre o suporte e o painel fotovoltaico também podem se tornar locais para o acúmulo de poeira. Especialmente em áreas áridas e empoeiradas, a poeira e a sujeira se acumulam facilmente na superfície do suporte ou entre o suporte e o módulo fotovoltaico, afetando a circulação e a dissipação de calor do sistema fotovoltaico e, assim, afetando a eficiência de geração de energia do painel fotovoltaico.

A limpeza regular do sistema de suporte e seu ambiente circundante podem não apenas melhorar a eficiência da geração de energia do sistema fotovoltaico, mas também impedir a sujeira de corroer o material do suporte. Durante o processo de limpeza, deve-se prestar atenção especial para não danificar a camada anticorrosão do suporte e evitar usar ferramentas muito ásperas ou agentes de limpeza. A limpeza regular é particularmente importante em alguns ambientes quentes ou empoeirados.

4. Inspeção preventiva e manutenção

Outro aspecto importante da manutenção regular de sistemas de suporte fotovoltaico é realizar inspeções preventivas. Os sistemas de suporte fotovoltaico geralmente são um investimento de longo prazo, geralmente com uma vida útil de design de 25 anos ou mais. Portanto, é mais econômico e eficiente detectar possíveis problemas e repará-los a tempo do que realizar reparos em larga escala após falhas graves.

Por exemplo, a resistência ao vento dos suportes fotovoltaicos é um fator -chave no design do sistema. À medida que o tempo de uso aumenta, a resistência ao vento do suporte pode ser danificada. Verifique regularmente a estabilidade geral do suporte, especialmente após tempestades e ventos fortes, para verificar se o suporte está solto ou danificado para garantir que os módulos fotovoltaicos possam permanecer estáveis ​​sob condições climáticas adversas.

Além disso, o dispositivo de ajuste de ângulo do suporte, a conexão entre o suporte e o teto e a base do suporte precisam ser verificados regularmente. Ao descobrir possíveis problemas no sistema de suporte com antecedência, a taxa de falha na operação do sistema pode ser efetivamente reduzida e a confiabilidade geral do sistema fotovoltaica pode ser melhorada.

5. Projeto de resistência ao terremoto e neve do sistema de suporte

Em áreas com terremotos graves ou acúmulo de neve, a resistência ao terremoto e a resistência à neve do sistema de suporte são particularmente importantes. Com o tempo, o sistema de suporte fotovoltaico do telhado pode ser deformado devido a terremotos ou pressão da neve, especialmente em áreas montanhosas ou altas latitudes, onde a pressão da neve pode afetar gradualmente o sistema de suporte.

Verificar regularmente a resistência ao terremoto e a resistência à neve do suporte podem efetivamente evitar danos ao suporte causado por neve ou terremotos. Em algumas áreas de neve alta, deve -se prestar atenção especial à área de contato entre o suporte e o teto para evitar a deformação ou danos do suporte devido à neve ou gelo excessivo. Especialmente para telhados de ladrilhos tradicionais e telhados de metal, o sistema de suporte precisa ser verificado regularmente para garantir que ele possa suportar cargas sob várias condições climáticas.

6. Atualização de melhoria e tecnologia do sistema

Com o avanço da tecnologia da indústria fotovoltaica, os novos sistemas de suporte estão emergindo constantemente com melhor otimização estrutural e maior desempenho de segurança. Durante a manutenção regular, também é possível considerar atualizações técnicas ou melhorias nos sistemas de suporte antigos. Por exemplo, componentes de reforço resistentes ao vento ou resistentes à neve podem ser adicionados ao sistema de suporte original, ou novos materiais podem ser usados ​​para substituir o sistema de suporte original para melhorar a estabilidade geral e a vida útil do sistema.

Durante a manutenção regular, o desempenho do sistema de suporte pode ser avaliado e o suporte pode ser atualizado e reformado em tempo hábil em combinação com os desenvolvimentos tecnológicos atuais. Isso pode não apenas prolongar a vida útil do sistema de suporte fotovoltaico, mas também melhorar a eficiência da geração de energia do sistema e melhorar ainda mais os benefícios econômicos gerais do sistema de geração de energia fotovoltaica.

7. Ciclo de manutenção e padrões de implementação

O ciclo de manutenção do sistema de suporte fotovoltaico varia dependendo da região, ambiente e design do sistema. De um modo geral, para sistemas de suporte fotovoltaico em ambientes gerais, uma inspeção e manutenção abrangentes uma vez por ano é um ciclo comum. Em ambientes especiais, como ventos fortes, neve pesada e alta umidade, o ciclo de manutenção do suporte pode precisar ser reduzido. A frequência e o conteúdo específico da manutenção devem ser determinados com base nas condições reais e no ambiente de uso do sistema.
